Способ сообщения непрозрачности стеклу или эмали

Способ сообщения непрозрачности стеклу или эмали

Иллюстрации

Показать все

Реферат

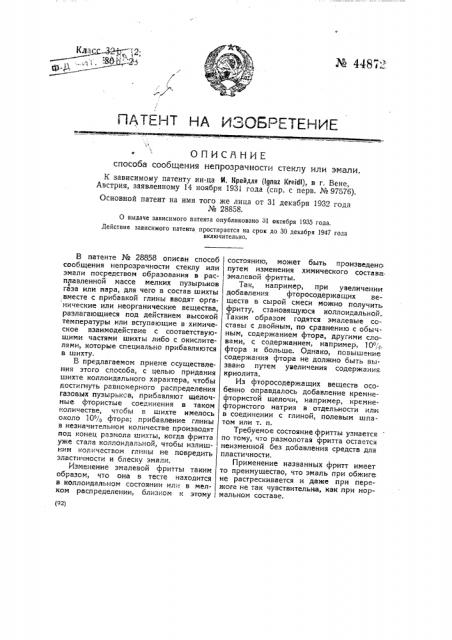

№ 4487 ь3

ПАТЕНТ HA ИЗОБГЕТЕНИЕ

ОПИСЯНИЕ способа сообщения непрозрачности стеклу или эмали.

К зависимому патенту ин-ца И. Нрейдля (fgnaz Kreidl), в г. Вене, Австрия, заявленному 14 ноября 1931 года (crrp. с перв. Ке 97576).

Основной патент на имя того же лица от 31 декабря 1932 года

Мя 28858.

0 выдаче зависимого патента опубликовано 3I октября 1935 года.

Действие зависимого патента простирается на срок до ЗО декабря 1947 года включительно. (92) В патенте № 28858 описан способ сообщения непрозрачности стеклу или эмали посредством образования в расплавленной массе мелких пузырьков газа или пара, для чего в состав шихты вместе с прибавкой глины вводят органические или неорганические вещества, разлагающиеся под действием высокой температуры или вступающие в химическое взаимодействие с соответствующими частями шихты либо с окислителями, которые специально прибавляются в шихту.

В предлагаемом приеме осуществления этого способа, с целью придания шихте коллоидального характера, чтобы достигнуть равномерного распределения газовых пузырьков, прибавляют щелочные фтористые соединения в таком количестве, чтобы в шихте имелось около 10 /, фтора; прибавление глины в незначительном количестве производят под конец размола шихты, когда фритта уже стала коллоидальной, чтобы излишним кол ичеством глины не повредить эластичности и блеску эмали.

Изменение эмалевой фритты таким образом, что она в тесте находится в коллоидальном состоянии Hp. в мелком распределении, близком к этому 1

) состоянию, может быть произведено путем изменения химического состава эмалевой фритты.

Так, например, при увеличении добавления фторосодержащих веществ в сырой смеси можно получить фритту, становящуюся коллоидальной

Таким образом годятся эмалевые составы сдвойным,,по сравнению с обычным, содержанием фтора, другими словами, с содержанием, например, 100/, фтора и больше. Однако, повышение содержания фтора не должно быть вызвано путем увеличения содержания криолита.

Из фторосодержащих веществ особенно оправдалось добавление кремнефтористой щелочи, например, кремнефтористого натрия в отдельности илк в соединении с глиной, полевым шпатом или т. и.

Требуемое состояние фритты узнается по тому, что размолотая фритта остается неизменной без добавления средств для пластичности.

Применение названных фритт имеет то преимущество, что эмаль при обжиге не растрескивается и даже при пережоге не так чувствительна, как при нормальном составе.

Кроме того при применении теста в коллоидальном состоянии облегчается нанесение эмалей.

При выполнении способа эмалевая фритта на мельнице размалыва ется с добавлением замутнителя и в отдельном случае иных добавлений. Однако добавление глины на мельнице может быть произведено под конец размола, когда фритта уже стала коллоидальной, в результате чего глина размалывается

:не слишком долго и не слишком мелко.

Пример 1. Фриттуется следующая эмалевая смесь. буры........... около 24,6 г соды........... „3,2 „ селитры ..... .... „4,2 „ известкового шпата ... „1,6 „ кремнефтористого натрия . „20,0 „ полевого шпата..... „246 „ каолина ..... ... . >, 2,1 кварца . ..... .... „ 25,7

1000 г этой фритты вместе с 500 г воды и 1,5 г метиленблау в качестве замутнителя нормально размалываются примерно в течение 8 часов, наносятся гна изделие и обжигаются.

Пример 2. 1000 г фритты по примеру 1-му размалываются вместе с 0,34 г метиленблау -и б0 г глины примерно в течение 8 часов, нормально наносятся и обжигаются

Вместо метиленблау можно применять в качестве газовых замутнителей любые вещества, разлагающиеся при температуре обжига. Также можно применять твердые белозамутнители, как-то. соединения олова, циркония или т. и. с летучими частями.

Предмет патента.

1. Прием осуществления способа сообщенич непрозрачности стеклу или эмали по патенту № 28858, отличаю» щийся тем, что в состав шихты, с целью придания коллоидального характера, вводят щелочные фтористые соединения и преимущественно кремнефтористую щелочь в таком количестве, чтобы шихта содержала около 10о в фтора.

2. Прием осуществления способа по и. 1, состоящий в том, что прибавку глины производят под конец размола остальных составных частей шихты.

7ип..Печатный Труд". Зак. 5536 — 200
