Реферат

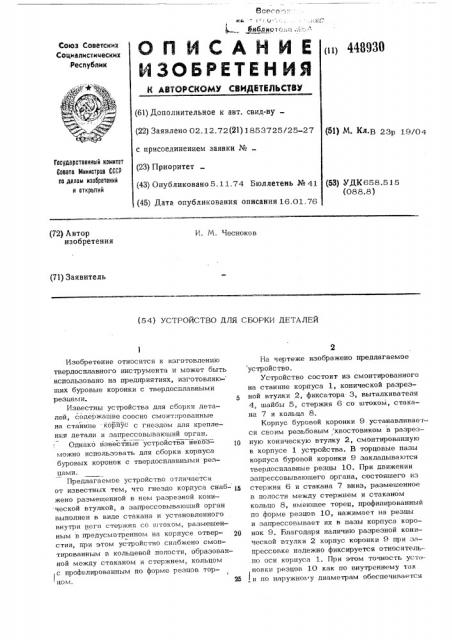

Всес n:" пм " f об бди а т.-.:,::.;) i., — ОП НСАН ИЕ

ИЗОБРЕТЕН ИЯ

И АВТОРСКОМУ СВИДИЕДЬСТВУ

Союз Советскии

Социалистических

Республик

„„» 4489ЗЕ (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.12,72(21) 1853725/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 5. 11.74 Бюллетень № 41 (45) Дата опубликования описания 16.01.76

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК658.515 (088.8) (72) Автор изобретения

И. М. Чесноков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СБОРКИ ДЕТАЛЕЙ

На чертеже изображено предлагаемое устройство.

Устройство состоит из смонтированного на станине корпуса 1, конической разрезной втулки 2, фиксатора 3, выталкивателя

4„шайбы 5, стержня 6 со штоком, стакана 7 и кольца 8.

Корпус буровой коронки 9 устанавливается своим резьбовым хвостовиком в разрезную коническую втулку 2, смонтированную в корпусе 1 устройства. В торцовые пазы корпуса буровой коронки 9 закладываются твердосплавные резцы 10. При движении запрессовываюшего органа, состояшего из стержня 6 и стакана 7 вниз, размешенное в полости между стержнем и стаканом кольцо 8, имеюшее торец, профилированный по форме резцов 10, нажимает на резцы и запрессовывает их в пазы корпуса коронок 9. Благодаря наличию разрезной конической втулки 2 корпус коронки 9 при запрессовке надежно фиксируется относительно оси корпуса 1. При этом точность усr; ловки резцов 10 как по внутреннему так и по наружног у диаметрам обеспечивается

Изобретение о тиос итс я к изготовлению твердосплавного инструмента и может быть использовано на предприятиях, изготовляюших буровые коронки с твердосплавными резцами. б

Известны устройства для сборки деталей, содержашие соосно смонт:1рованные на станине коРйус с гнездом для крепления детали и запрессовываюший орган, Однако известные устройства невоз: можно использовать для сборки корпуса буровых коронок с твердосплавными резцами.

Предлагаемое устройство отличается от известных тем, что гнездо корпуса снаб- 1а жено размещенной в нем разрезной конической втулкой, а запрессовываюший орган выполнен в виде стакана и установленного внутри него стержня со штоком,, размешенным в предусмотренном на корпусе отвер- оо стии, при этом устройство снабжено смонтированным в кольцевой полости, образованной между стаканом и стержнем, кольцом

1 с профилированным по форме резцов торцом. И (51) M. Кл в 23р 19104

448930 благодаря центрации стержня 6 относитесь. по оси корпуса 1. Бентрация достигается тем, что шток стержня 6 входит в отверстие на корпусе 1. Ширина кольцевой поности между стержнем 6 и стаканом 7 в радиальном направлении соответствует аналогичному размеру резцов.

По окончании запрессовки корпуса ко ронки 9 под действием выталкивателе 4 через шайбу 5 освобождается и вынимает. ся из устройства.

Предмет изобретения

Устройство для сборки деталей, содер

I жашее соосно смонтированные на станин корпус с гнездом для крепления детали и эапрессовывающий орган, о т л и ч а ю. щ е е с я тем, что, с целью обеспечения сборки корпуса буровых коронок с твердосплавными резцами, гнездо корпуса снабжено размещенной в нем разрезной конической втулкой, а запрессовывающий орган выполнен в виде стакана и установленного внутри него стержня со штоком, размещенным в предусмотренном на корпусе отверстии, при этом устройство снабжено смонтированным в кольцевой полости, образованной между стаканом и стержнем, кольцом с профилированным по форме резцов

J торцом.
