Гайконверт для сборки корпуса силового цилиндра с сопрягаемой деталью

Гайконверт для сборки корпуса силового цилиндра с сопрягаемой деталью

Иллюстрации

Показать все

Реферат



ВСЕСОЮЗНАЛ ь

g,аТЕттТ ;p. а<6 т СКАЯ

I бнблнотека МБЛ е

Оп ИСАКИ Е

ИЗОБРЕТЕНИЯ

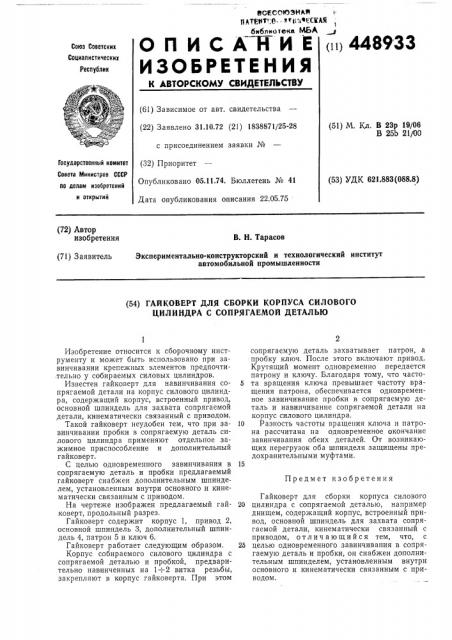

<п1 448933

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 31.10.72 (21) 1838871/25-28 с присоединением заявки № (32) Приоритет

Опубликовано 05.11.74. Бюллетень № 41

Дата опубликования описания 22.05.75 (51) М. Кл. В 23р 19/06

В 25Ь 21 00

Государственный комитет

Совета Министров СССР по делам изобретений и открьпнй (53) УДК 621.883(088.8) (72) Автор изобретения

В. Н. Тарасов

Экспериментально-конструкторский и технологический институт автомобильной промышленности (71) Заявитель (54) ГАЙКОВЕРТ ДЛЯ СБОРКИ КОРПУСА СИЛОВОГО

ЦИЛИНДРА С СОПРЯГАЕМОЙ ДЕТАЛЬЮ

Предмет изобретения

Изобретение относится к сборочному инструменту и может быть использовано при завинчивании крепежных элементов предпочти.тельно у собираемых силовых цилиндров.

Известен гайковерт для навинчивания сопрягаемой детали на корпус силового цилиндра, содержащий корпус, встроенный привод, основной шпиндель для захвата сопрягаемой детали, кинематически связанный с приводом.

Такой гайковерт неудобен тем, что при завинчивании пробки в сопрягаемую деталь силового цилиндра применяют отдельное зажимное приспособление и дополнительный гайковерт.

С целью одновременного завинчивания в сопрягаемую деталь и пробки предлагаемый гайковерт снабжен дополнительным шпинделем, установленным внутри основного и кинематически связанным с приводом.

На чертеже изображен предлагаемый гайковерт, продольный разрез.

Гайковерт содержит корпус 1, привод 2, основной шпиндель 3, дополнительный шпиндель 4, патрон 5 и ключ 6.

Гайковерт работает следующим образом.

Корпус собираемого силового цилиндра с сопрягаемой деталью и пробкой, предварительно навинченных на 1 —:2 витка резьбы, закрепляют в корпус гайковерта. При этом сопрягаемую деталь захватывает патрон, а пробку ключ. После этого включают привод.

Крутящий момент одновременно передается патрону и ключу. Благодаря тому, что часто5 та вращения ключа превышает частоту вращения патрона, обеспечивается одновременное завинчивание пробки в сопрягаемую деталь и навинчивание сопрягаемой детали на корпус силового цилиндра.

10 Разность частоты вращения ключа и патрона рассчитана на одновременное окончание завинчивания обеих деталей, От возникающих перегрузок оба шпинделя защищены предохранительнымии муфтами.

Гайковерт для сборки корпуса силового

20 цилиндра с сопрягаемой деталью, например днищем, содержащий корпус, встроенный привод, основной шпиндель для захвата сопрягаемой детали, кинематически связанный с приводом, отличающийся тем, что, с

25 целью одновременного завинчивания в сопрягаемую деталь и пробки, он снабжен дополнительным шпинделем, установленным внутри основного и кинематически связанным с приводом.

448933

Составитель П. Волк

Техред А. Дроздова

Редактор С. Бычихина

Корректор Л. Царькова

Типография, пр. Сапунова, 2

Заказ 1168 9 Изд. М 565 Тираж 944 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
