Реферат



пп 448957

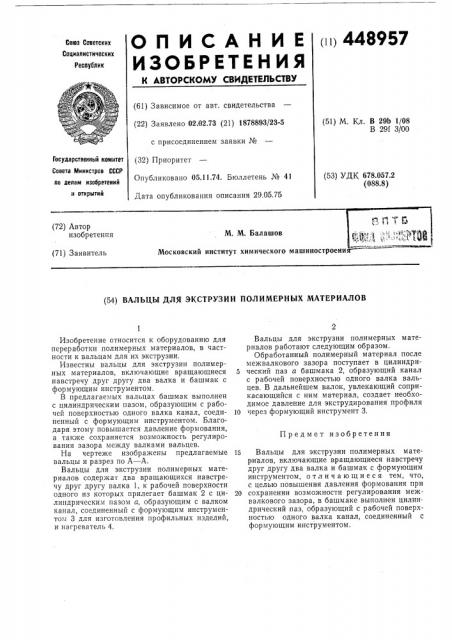

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 02.02.73 (21) 1878893/23-5 с присоединением заявки № (51) М. Кл. В 29Ь 1/08

В 291 3/00

Совета Министров СССР по делам изобретений и открытий (53) УДК 678.057.2 (088.8) Опубликовано 05.11.74. Бюллетень № 41

Дата опубликования описания 29.05.75 (72) Автор изобретения

М. М. Балашов 6" 1 ": 33 — — — = — -:«з

Московский институт химического м ашиностроенитт= (71) Заявитель (54) ВАЛЬЦЫ ДЛЯ ЭКСТРУЗИИ ПОЛИМЕРНЫХ МАТЕРИАЛОВ

Предмет изобретения

Государственный комитет (32) Приоритет

Изобретение относится к оборудованию для переработки полимерных материалов, в частности к вальцам для их экструзии.

Известны вальцы для экструзии полимерных материалов, включающие вращающиеся навстречу друг другу два валка и башмак с формующим инструментом.

В предлагаемых вальцах башмак выполнен с цилиндрическим пазом, образующим с рабочей поверхностью одного валка канал, соединенный с формующим инструментом. Благодаря этому повышается давление формования, а также сохраняется возможность регулирования зазора между валками вальцев.

На чертеже изображены предлагаемые вальцы и разрез по А — A.

Вальцы для экструзии полимерных материалов содержат два вращающихся навстречу друг другу валка 1, к рабочей поверхности одного из которых прилегает башмак 2 с цилиндрическим пазом а, образующим с валком канал, соединенный с формующим инструментом 3 для изготовления профильных изделий, и нагреватель 4.

Вальцы для экструзии полимерных материалов работают следующим образом.

Обработанный полимерный материал после межвалкового зазора поступает в цилиндри5 ческий паз а башмака 2, образующий канал с рабочей поверхностью одного валка вальцев. В дальнейшем валок, увлекающий соприкасающийся с ним материал, создает необходимое давление для экструдирования профиля

10 через формующий инструмент 3.

15 Вальцы для экструзии полимерных материалов, включающие вращающиеся навстречу друг другу два валка и башмак с формующим инструментом, о т л и ч а ю щ и е с я тем, что, с целью повышения давления формования при

20 сохранении возможности регулирования межвалкового зазора, в башмаке выполнен цилиндрический паз, образующий с рабочей поверхностью одного валка канал, соединенный с формующим инструментом.

448957

A-A
