Тара для штучных изделий
Иллюстрации
Реферат

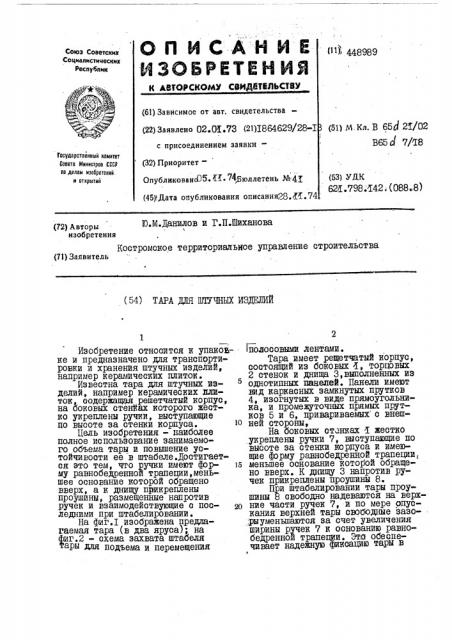

(11) 448989
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИД6ТИЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства
{22) Заявлено 02.0Х.73 (21)I864629/28-I (51) М.Кл. В 65d 2f/02
В65d 7/ Х8 с присоединением заявки—
Государственный номнтет
Совета Министров СССР
IIo делам иэооретений. и открытий (32) Приоритет—
Опубликован(()5 $Ki 7ф)толлетень 4 (53) У.П.К
62K.798Л42; (088.8) (45)! Дата опубликования описания28. <К. 74
Ю.М.Данилов и Г.П.Шиханова (72) Авторы изобретения
Костромское территориальное управление строительства (71) Заявитель
{54) ТАРА ДПЯ ШТУЧНЫХ ИЗДЕЛИЙ
Изобретение относится и упаков.ке и предназначено для транспортировки и хранения штучных изделий, например керамических плиток.
Известна тара для штучных изделий, например керамических плиток, содержащая решетчатый корпус, на боковых стенках которого жестко укреплены ручки, выступающие по высоте за стенкй корпуса.
Цель изобретения - наиболее полное использование занимаемого объема тары и повышение устойчивости ее в штабеле. Достигается ато тем, что ручки имеют фор- л му равнобедренной трапеции, меньшее основание которой обращено вверх, а к днищу прикреплены проушйны, размещенные напротив ручек и взаимодействующие с пос- дс ледними при штабелировании.
На фиг.I изображена предлаrаемая тара (в два яруса); на
° ° иг.2 — схема захвата штабеля ары для подъема и перемещения
2 полосовыми лентами.
Тара имеет рещетчатый корпус, состоящий из боковых, торцовых
2 стенок и днища З,выполненных из однотипных паепей. Панели имеют вид каркасных замийутых прутков
4, изогнутых в виде прямоугольника, и промежуточных прямых прутков 5 и 6, привариваемых с внешней сторойы, На боковых станках X жестко .уиреплены ручки 7, выступающие по высоте за стенки йорруса и имеющие форму равнобедренной трапеции, меньшее основание котомкой обращено вверх. К днищу 3 напротив ручек прикреплены проушины 8.
При штабелировании тарй проушины 8 свободно надеваются на верхние части ручек 7, и по мере опускания верхней тарй свободные зазо:рыуменьшаются за счет увеличения ширины ручек 7 и основанию равнобедренной трапеции. Эта обеспечивает надежную фиисацию тары в
3 4489Я 4 продольном направлении. жащая решетчатйй корпус, на боко-..
Перемещение тары в штабеле в вых стенках которого жестко укреппоперечном направлении ограничива- лен, ручки выст ые по высоте ется выступающими ручками 7,охва-. тывающими днище вышестоящей тары. > -за стенки корпуса,о т л и ч а юНаличие проушин 8,выступающих, щ а я с я теМ, что, с целью наибопо боковым сторонам тары,позволяе1 лее полного исйользования занимаепроизводить отбор и перемещение мого объема тары и по ш ия устойштабеля, применяя при атом различные грузозахаатные приспособле-,О чивости ее в штабеле, РУчки имеют ния: вилочные или ленточные. форму равнобедренной трапеции, меньшее основание которой обращено
ПРЕДМЕТ ИЗОБРЕГЗНИЯ вверх, а к днищу прикреплены проушины, размещенные напротив ручек тара дня штучных изделий,нап- 15 и взаимодействующие с последними ример керамических пдитои,сойер- при штабелировании.
