Реферат

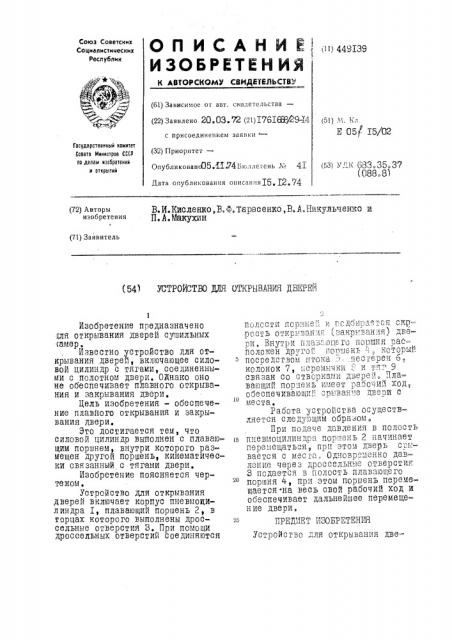

О П И С А Н И Е 1,, 44gzgg

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистимеских

Респубттик

К АВТОРСКОИУ СВИДЕТЕЛЬСТВ У (61) Зависимое or авт. свидетельства (22) Заявлено 20 03. 72 (21) Х761Я@9=Х4 (51) М. Кл с присоединением заявкиГосударственный комитет

Совета Министров СССР по делам изобретений и открытий (32) Приоритет—

Опублнкованс05Л1 74Бiоллетень М 4l дата опубликования описания 5. ь2. 4 (53) Уп1< ЯЯ.Я5 87 (088.8) В. ИЛисленко, B.Ô."à .ð àBñ åeíHêKîO, . Â .А. Никульченко и

П.А. Макухин (72) Авторы изобретения

4 (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТКРИВАЯИЯ ДВЕРЕЙ

Изобретение предназначено тля открывания дверей сушильных ливр.

Йзвестно устройство для открывания дверей, включающее силовой цилиндр с тягами, соединенными с полотном двери. Однако оно не обеспечивает плавного открывания и закрывания двери.

Цель изобретения — обеспечение плавйого открывания и закрывания двери.

Это достигается тем, что силовой цилиндр выполнен с плавающим поршнем внутри которого размещен другой поршень, кинематически связанныИ с тягамй двери.

Изобретение поясняется чертежом. устройство для открывания дверей включает корпус пневмот(илиндра I, плавающий поршень 2, в торцах которого выполнены дроссельньте отверстия В. При помощи дроссельных отверстйй соединяются

ПQЛОСTИ ПQР н1jQ, И T ОДОИ|IаатСЯ СКP" откр: ван .1ã, 1 закрь ван ".,я) две ри. Вну,ри плаваюце,го поршня рас=-ПОЛОт11ЕН ДРт ГО! . ПО11ШЕНЬ "-;,: КспОРЫ1 -, ПОСРЕДСтЗО1",1 Штсна .ШЕСтЕРЕт1 б т

КОЛОНОК 7, 1ЕРЕМЫ-:.КИ о И TËÃ 9 связан со ство ка1.11 дзере.",. Плавающий поршень иь1еВт рабски!1 ход; обеспечивающ11И:p1.".ван..е эи с места.

Работа устройства осуществляется след„ ющим образом.

При подаче давления в полость

15 пнев11оцилиндра поршень 2 начинает перемещаться, прп этом дверь срь.вается с месга, Одновременно давление через дроссельные отверстия

3 подается в полость плавающего поршня 4, при этом поршень перемещается -на весь своИ рабочиИ ход и обеспечивает дальнейшее перемещен ие двери.

25 ПРЕГИТ ИЕ)БРЕТЕНИЯ устройство для открывания две;3 рей, включаюцес силовой цилиндр с тягами, о r л и ч а и щ е.е с я теы, что, с целью оосспечения плавного открывания и закрывания

449I39

4 двсри, силовой цилиндр выполнен с плавающим поршнем, внутри которого размецен другой поршень, кина.латически связанныИ с тягами двери.
