Реферат

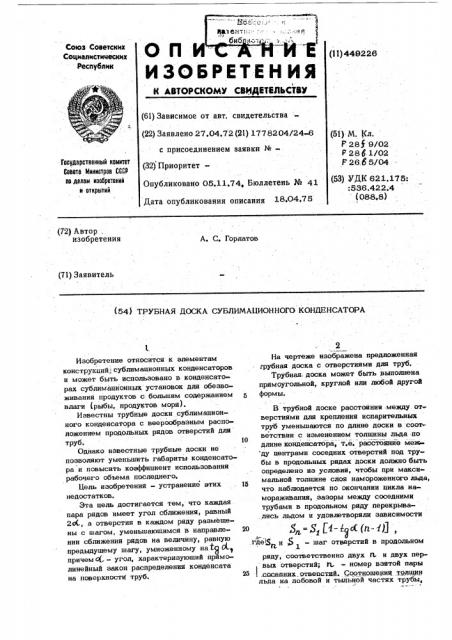

Союз Советских

Социалистиыеских

Республик (11)448226

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства:— (22) Заявлено 27,04.72 (21) 1778204/24-6 с присоединением заявки ¹(32) Приоритет(51) М. Кл.

Р 28у 9/02

F 285.1/02

F 26.6 5/04

Государственный комитет

Совета Министроа СССа во делам изобретений и открв|тий (53) УДК 621.175:

:536.422.4 (088.8) Опубликовано 05.11,74, Бюллетень № 41

Дата опубликования описания 18.О4 75 (72) Автор . изобретения

А. С. Горпатов (71) Заявитель (54) ТРУБНАЯ ДОСКА СУБЛИМАЦИОННОГО КОНДЕНСАТОРА

Изобретение относится к элементам конструкций сублимационных конденсаторов и может быть использовано в конденсаторах сублимационных установок дпя обезвоживания продуктов с большим содержанием влаги (рыбы, продуктов моря).

И.эвестны трубные доски сублимационного конденсатора с веерообразным расположением продольных рядов отверстий дпя труб б

Однако известные трубные доски не позволяют уменьшить габариты конденсатора и повысить коэффициент. использования рабочего объема последнего.

Gem изобретения - устранение этих недостатков.

Эта цель достигается тем, что каждая пара рядов имеет угол сближении, равный

2оС, а отверстия в каждом ряду размещены с шагом, уменьшаюшимся в направлении сближения рядов на величину, равную предыдушему шагу, умноженному на1 0(, причем о(. — угол, характеризуюший прямолинейный закон распределения конденсата на поверхности труб.

На чертеже изображена предложенная грубная доска с отверстиями дпя труб.

Трубная. доска может быть выполнена прямоугольной, круглой ипи любой другой формы.

В трубной доске расстояния между отверстиями дпя крепления испаритепьных труб уменьшаются по длине доски в соответствии с изменением толщины льда по длине конденсатора, т.е. расстояние меж ду центрами соседних отверстий под трубы в продольных рядах доски должно быть определено из условия, чтобы при макси мапьной топшине слон намороженного льда, что наблюдается по окончании цикла на-. мораживания, зазоры между соседними трубами в продольном ряду перекрыва.лись льдом и удовлетворяли зависимости

20 Я =Я t g — с((д- Д .где1 и $ — шаг отверстий в продольном

1 ряду, соответственно двух й. и двух пер вых отверстий; й. — номер взятой пары . сасеаних отвепатий. Соотношения топшнн льда на лобовой и тыльной частях трубы, 449226

Составитель Т.Юдина

Техред Л.Казачкова Корректор Л.Орлова

Редактор g цирко

Заказ $ Q Изд. М Щ Тираж 624

Подписное

ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24. необходимые для выбора величины шага

8,определяются экспериментально. -асстояние между осямк отвярстии-подтрубы двух соседних продольных рядов должно быть определено из условия: даже при максимальной толщине слоя наморожен ного льда между продольными рядами должен оставаться свободный проход для неконденсирующихся газов, откачиваемых вакуумнасосом и удовлетворять зависимости

Ф ;=

@i. = Н - 2 уеп 4. S О

Где Н Ь и Н вЂ” расстояние маису яеу1 мя продольными рядами отверстий для труб в первом и 1, поперечном ряду.

Приемлемыми являются значении Н рав» 15 ные трем толщинам намороженного льда, при которых между продольными рядами труб обеспечиваются проходы с малым сопротивлением движению неконденсатов.

При одинаковом количестве отверстий 20 по сравнению с известными трубными досками предложенная имеет площадь в

1,8 раз меньшую. Это приводит к увеличению коэффициента использования рабочего объема конденсатора.

Предмет изобретения

Трубная доска сублимационного конден:сатора с веарообразным расположением продольных рядов отверстий для труб, о т: л и ч а ю щ а я с я тем, что, с цеаью уменьшения габаритов конденсатора и по,вышения коэффициента использования его рабочего объема, каждая пара рядов имеет угол сближения, равный 20(., а отверстия в каждом ряду размещены с шагом, уменьшающимся в направлении сближения рядов на величину, равную предыдущему шагу, умноженному на gq А., где Я.— угол, характеризующий прямолинейный закон распределения конденсата на поверхности труб.
