Реферат



Союз Советских

Социалистических

Республик.

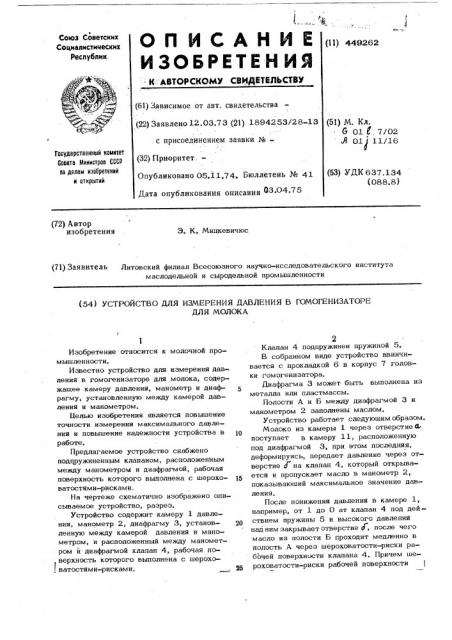

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ . К. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1!) 449262 (61) Зависимое от авт. свидетельства (22) Заявлено 12.03.73 (21) 1894253/28-13 (5!) М. Кл.

6 01 т", 7/02

А oxj ххгы с присоединением заявки 1 ив

Гооударстеенный комитет

Совета Министраа СССР оо делам изобретений и открытий (32) Приоритет.—

Опубликовано 05.11,74. Бюллетень № 41

Дата опубликования описания 03.04 75 (53) УДК 637.134 (088. 8) (72) Автор изобретения

Э. К. Мицкевичюс (71) Заявитель Литовский филиал Всесоюзного научно-исследовательского института маслодельной и сыродельной промышленности (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЙ ДАВЛЕНИЯ В ГОМОГЕНИЗАТОРЕ

ДЛЯ МОЛОКА

Изобретение относится к молочной пром ышленности.

Известно устройство для измерения давления в гомогенизаторе для молока, содержащее камеру давления, манометр и диафрагму, установленную между камерой давления и манометром.

Иелью изобретения является повышение точности измерения максимального давления и повышение надежности устройства в тл работе.

Предлагаемое устройство снабжено подттружиненным клапаном, расположенНым между манометром и диафрагмой, рабочая поверхность которого выполнена с шерохо- т5 ватостями-рисками.

На чертеже схематично изображено описываемое устройство, разрез.

Устройство содержит камеру 1 давления, манометр 2, диафрагму 3, установ- 2О ленную между камерой давления и манометром, и расположенный между манометром и диафрагмой клапан 4, рабочая поверхность которого выполнена с шероховатостями-рисками. 25

Клапан 4 подпружинен пружиной 5.

В собранном виде устройство ввинчивается с прокладкой 6 в корпус 7 головки гомогенизатора.

Диафрагма 3 может быть выполнена из металла или пластмассы.

Полости А и Б между диафрагмой 3 и манометром 2 заполнены маслом.

Устройство работает следующим образом.

Молоко из камеры 1 через отверстие@ поступает в камеру 1 1, расположенную под диафрагмой 3, при этом последняя, деформируясь, передает давление через отверстие d на клапан 4, который открывается и пропускает масло в манометр 2, показывающий максимальное значение давпения.

После понижения давления в камере 1, например, от 1 до 0 ат клапан 4 под действием пружины 5 и высокого давления над ним закрывает отверстие d, после чего масло из полости Б проходит медленно в полость А через шероховатости-риски рабочей поверхности клапана 4. Причем шероховатости-риски рабочей поверхности

Составитель A.Áðîæíèêoâà

РедактоР Л,Гончарова ТехРед Г.КУРилко Корректор 11.Аук

Заказ $ggg тираж 760

Подписное

ЦЙИИПИ Государственного комитета Costa Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4/

Предприятие «Патент», Москва, Г-59; Бережковская наб., 24 клапана регулируются так, что до следующего цикла нарастания давления стрелка манометра смешается незначительно, а именно, на 1-5% ниже максимальногозначения.

При следующем цикле нарастания давления клапан 4 открывается, а манометр

2 показывает максимальное давление.

Во время работы гомогенизатора стрелка манометра 2 незначительно вибрирует в пределах максимального давления.

При включении гомогенизатора или понижении давления стрелка манометра 2 медленно возвращается в нулевое положе, ние или медленно переходит,на новое положение максимального значения.

Предмет изобретения

Устройство для измерения давления в гомогенизаторе для модока, содержащее камеру давления, манометр и диафрагму, установленную между. камерой давления и манометром, отличаюшееся тем,:: что, с целью повышения точности измерения максимального давления и повышения надежности устройства в работе, оно снабжено подпружиненным клапаном, расположенным между манометром и диафрагмои, рабочая поверхность которого выполнена

: с шероховатостями-рисками.
