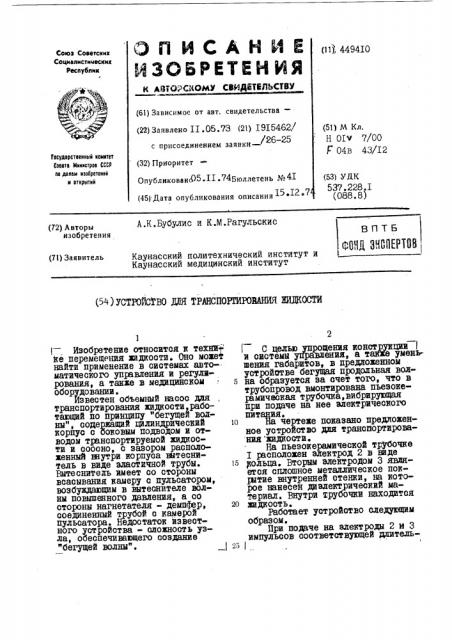

О П И С А Н И Е (11т 4494IO

NЗОБРЕТЕН ИЯ

Союз Советских

Социалистимескнх

Реслублнк

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено I I .05.73 (21) I9I5462/ с присоединением заявки — / (51) М Кл.

Н OIY 7/00

Г 04в 43/I2

Гасударственный квинтет

Соаета Мнннстрее СССР ае делам нзобретеннй н еткрытнй (32) Приоритет ()публикова нд5. П .745юллетень Ко 4I (45) Дата опубликования описания ° (53) УИК

537.228.I (088.8) ИЦ И 1 1Л81

А.К.Бубулис и К.М»Рагульскис (72) Авторы изобретения

Каунасский политехничвский институт и

Каунасский медицинский институт (71) Заявитель (" ) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ ЖИДКОСТИ

Изобретение относится к техни ке перемещения жидкости. Оно может найти применение в системах авто-: матического управления и регулирования, а также в медицинском оборудовании.

Известен объемный насос для транспортирования жидкости работающий по принципу "бегущей волны", содержащий цилиндрический корйус с боковым подводом и отводом транспортируемой жидкости и соосно, с зазором расположенный жутри корпуса жтеснитель в виде эластичной трубы.

Вытеснитель имеет со стороны всасывания камеру с пульсатором, возбуждающим в вытеснителе волны повышенного давления, а со стороны нагыетателя — демпфер, соединенный трубой с камерой пульсатора. Недостаток йзвестного устройства - сложность узла, обеспечивающего создание

"бегущей волныи» 1

С целью унрощения конструкции и системы управления, а текже уменьшения габаритов, в предложенном устройотве бегущая продольная вол5 на образуется за счет того, что в трубопровод вмонтирована пьезокеуамическая трубочка, вибрирующая при подаче на нее электрического питадия»

1о На чертеже показано предложенное устройство дпя транспортирова ния жидкости

На пьезокерамической трубочке

I расположен электрод 2 в виде

15 кольца. Вторым электродом 3 является сйлошное металлическое покрнтие внутренней стенки, на которое нанесен диэлектрический материал. Внутри трубочки находится

20 жИДКость.

Работает устройство следующим образом.

При подаче на электроды 2 и 3 импульсов соответствующей ддительс)=

5 М9410 ности и амплитуды пьезокерамичес- нетающйм патрубками и средств кая трубочка I начинает вибриро- создания продольной бегущей волеы вать, создавая продольную "бегу- деформации тргбсоровоу,. о т л ищую волну", которая застявляет на-. ч а ю щ е е 6 я тем, 4o, с ходящуюся внутри трубочки жидкость целью упрощения конструкции и сисперемещться в напр влении движе- темы управления и уменьшения габания волные ритов, средство для создания проту и частоту им- дольной бегущей волны деформации

Ъ трубопровода выполнено в виде пье-. йульсов, подаваемых на электроды, зокерамической трубочки с двумя можно менять параметры "бегущей алектродами, один из которых выполволны" и тем самым управлять пода- нен в жде кольца на наружной почей жидкост. верхности трубочки, а другой - в

ПНЯМИ ИЗЛОВИ % И виде сплошного покрытия внутренней

:поверхности трубочки.

Устройство для транспортирования жидкости, содержащее гибкий трубопровод со всасывающим и наг1 г
