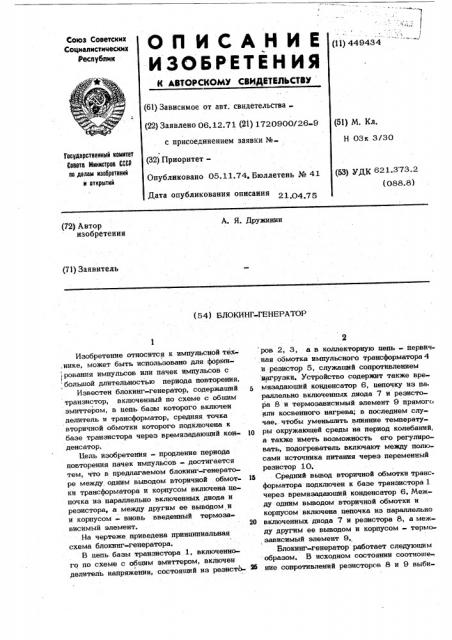

IlHCAHHE

ИЗОБРЕТЕ Н ИЯ! (11) 449434

Союз Советских

Социалистииеских

Республик

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 06.12.71 (21) 1720900/26-9 (51) М. Кл. с присоединением заявки %Н 03к 3/30

Государственный комитет

Совета Инннотроа СССР оо делам изобретений и открытий (32) ПриоритетОпубликовано 05.11.74, Бюллетень № 41

Дата опубликования описания 21 04 7

° ° (53) УДК 621.3 73.2 (088.8) А. и. Дружинин (72) Автор изобретения (71) Заявитель (54) БЛОКИНГ-ГЕНЕРАТОР

Изобретение относится к импульсной тех,нике, может быть использовано для форйирования импульсов или пачек импульсов с

i большой длительностью периода повторения.

Известен блокинг-генератор, содержащий транзистор, включенный по схеме с общим эмиттером, в цепь базы которого включен делитель и трансформатор, средняя точка вторичной обмотки которого подключена к базе транзистора через времязадающий конденсатор.

Пель изобретения — продление периода повторения пачек импульсов - достигается тем, что в предлагаемом блокинг-генераторе между одним выводом вторичной обмотки трансформатора и корпусом включена цепочка из параллельно включенных диода и резистора, а между другим ее выводом и и корпусом - вновь введенный термозависнмый элемент.

На чертеже приведена принципиальная схема блокинг-генератора.

В цепь базы транзистора 1, включенного по схеме с общим эмиттером, включен

\ делитель напряжения, состояицтй из резисто ров 2, 3, а в коллекторную цепь - первичная обмотка импульсного трансформатора 4 и резистор 5, служащий сопротивлением нагрузки. Устройство содержит также времязадающий конденсатор 6, цепочку из па, раллельно включенных диода 7 и резистора 8 и термозависимый элемент 9 прямогс, или косвенного нагрева; в последнем случае, чтобы уменьшить влияние температу10 ры окружающей среды на период колебаний, а также иметь возможность его регулировать, подогреватель включают между полюсами источника питания через переменный резистор 10, щ Средний вывод вторичной обмотки трансформатора подключен к базе гранзистора 1. через времязадающий конденсатор 6. Между одним выводом вгоричной обмотки и корпусом включена цепочка из параллельно

20 включенных диода 7 и резистора 8, а между другим ее выводом и корпусом - термозависимый элемент 9, Блокинг-генератор работает следующим образом, В исходном состоянии соотношеМ ние сопротивлений резисторов 8 и 9 выбн449434 рается из условия R 2 <

9, 8 явкторяо-бавовая оЕратяая овявь попожительна, н при включении источника питания блокинг-генератор формирует один импульс напряжения или пачку импульсов, снимаемых с соппотивления нагрузки, Эти импульсы через диод 7 прикладываются к термозависимому элементу 9. И результате

I выделения тепла проходящим током темйера тура элемента 9 возрастает, а его сопротив ление снижается. При R ) R9

8 обратной связи уменьшается до нуля и становится отрицательной, в результате чего формирование импульсов прекращается. Через определенный промежуток времени температура элемента 9 уменьшается до значения, при котором g )> К . Обратная связь

9 8 становится положительной, а ее величина достаточна для возникновения блокинг-процесса, Генератор вновь формирует импульс или пачку импульсов, после чего процесс повторяется. Для уменьшения влияния температуры окружающей среды вместо резистора 8 мо жет быть включен второй термозависимый элемент прямого или косвенного нагрева.

5 В последнем случае подогреватель второго термозависимого элемента также включается между полюсами источника питания.

Предмет изобретения !6

Блокинг-генератор, содержащий транзистор„включенный по схеме с общим эмиттером, в цепь базы которого включен делитель и трансформатор, средняя точка вторич1 ;ней обмотки которого подключена к базе транзистора через времязадаюший конденса.тор, а также диод и резистор, о т л ы ч аш и и с я тем, что, с целью продления периода повторения пачек импульсов, между ! одним выводом вторичной обмотки трансфор. матора и корпусом включена цепочка из параллельно включенных диода а.резистора, а между другим ее выводом и корпусомвновь введенный термозавнсимый элемент.
