Реферат

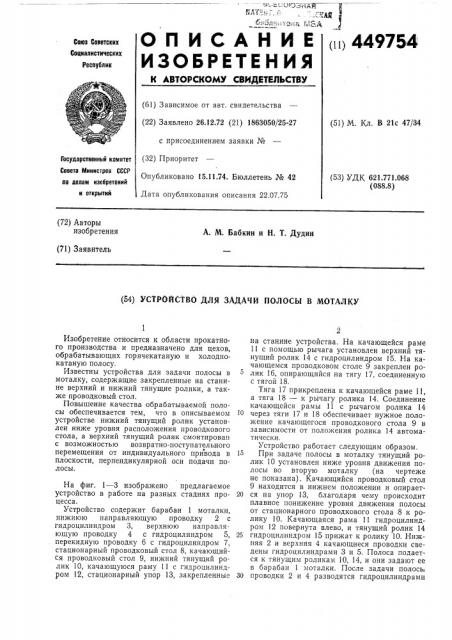

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Р1 449754

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 26.12.72 (21) 1863050/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 15.11.74. Бюллетень № 42

Дата опубликования описания 22.07.75 (51) М. Кл. В 21с 47/34

Государственный комитет

Совета Министров СССР по делам нзобретеннй н открытнй (53) УДК 621.771.068 (088.8) (72) Авторы изобретения

А. М. Бабкин и Н. T. Дудин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАДАЧИ ПОЛОСЫ В МОТАЛКУ

Изобретение относится к области прокатного производства и предназначено для цехов, обрабатывающих горячекатаную и холоднокатаную полосу.

Известны устройства для задачи полосы в моталку, содержащие закрепленные на станине верхний и нижний тянущие ролики, а также проводковый стол.

Повышение качества обрабатываемой полосы обеспечивается тем, что в описываемом устройстве нижний тянущий ролик установлен ниже уровня расположения проводкового стола, а верхний тянущий ролик смонтирован с возможностью возвратно-поступательного перемещения от индивидуального привода в плоскости, перпендикулярной оси подачи полосы.

На фиг. 1 — 3 изображено предлагаемое устройство в работе на разных стадиях процесса.

Устройство содержит барабан 1 моталки, нижнюю направляющую проводку 2 с гидроцилиндром 3, верхнюю направляющую проводку 4 с гидроцилиндром 5, перекидную проводку 6 с гидроцилиндром 7, стационарный проводковый стол 8, качающийся проводковый стол 9, нижний тянущий ролик 10, качающуюся раму 11 с гидроцилиндром 12, стационарный упор 13, закрепленные на станине устройства. На качающейся раме

11 с помощью рычага установлен верхний тянущий ролик 14 с гидроцилиндром 15. На качающемся проводковом столе 9 закреплен ролик 16, опирающийся на тягу 17, соединенную с тягой 18.

Тяга 17 прикреплена к качающейся раме 11, а тяга 18 — к рычагу ролика 14. Соединение качающейся рамы 11 с рычагом ролика 14

È через тяги 17 и 18 обеспечивает нужное положение качающегося проводкового стола 9 в зависимости от положения ролика 14 автоматически.

Устройство работает следующим образом.

15 При задаче полосы в моталку тянущий ролик 10 установлен ниже уровня движения полосы во вторую моталку (на чертеже не показана). Качающийся проводковый стол

9 находится в нижнем положении и опирает20 ся на упор 13, благодаря чему происходит плавное понижение уровня движения полосы от стационарного проводкового стола 8 к ролику 10. Качающаяся рама 11 гидроцилиндром 12 повернута влево, и тянущий ролик 14

25 гидроцилиндром 15 прижат к ролику 10. Нижняя 2 и верхняя 4 качающиеся проводки сведены гидроцилиндрами 3 и 5. Полоса подается к тянущим роликам 10, 14, и они задают ее в барабан 1 моталки. После задачи полось.

30 проводки 2 и 4 разводятся гидроцилиндрами

3, 5. При переходе намотки полосы на рабочую скорость создается натяжение, ролик 14 гидроцилиндром 15 поднимается, а привод ролика 10 отключается. Вращение ролика 10 происходит за счет сил трения между полосой и роликом.

После намотки рулона на первой моталке перекидная проводка 6 гидроцилиндром 7 опускается, обеспечивая проход полосе во вторую моталку. Качающаяся рама 11 поворачивается гидроцилиндром 12 вправо, при этом качающийся проводковый стол 9 тягами 17 и 18 через ролик 16 поднимается на уровень движения полосы. Конец полосы из агрегата подается до тянущих роликов у первой моталки.

Ролик 14 опускается на ролик 10, при этом проводковый стол 9 опускается на упор 13.

Полоса подается роликами 10, 4 до тянущих роликов у второй моталки. После захвата полосы тянущими роликами у второй моталки ролик 14 гидроцилиндром 15 поднимается, при этом качающийся проводковьш стол 9 тягами

449754

17, !8 через ролик 16 поднимается, приподнимая полосу над ролико.л 10, который останавливается. Дальнейшая заправка полосы во вторую моталку производится так же, как и

5 в первую, а полоса движется по проводковым столам 8 и 9, не задевая ролик 10, После снятия рулона с первой моталки и окончания намотки рулона на второй моталке устройство приводится в исходное положение.

Предмет изобретения

Устройство для задачи полосы в моталку, содержащее закрепленные на станине верхний и нижний тянущие ролики, а также проводко15 вый стол, отличающееся тем, что, с целью повышения качества обрабатываемой полосы, нижний тянущий ролик установлен ниже уровня расположения проводкового стола, а верхний тянущий ролик смонтирован с возможно20 стью возвратно-поступательного перемещения от индивидуального привода в плоскости, перпендикулярной оси подачи полосы.
