Устройство для магнитно-импульсного прессования порошка

Устройство для магнитно-импульсного прессования порошка

Иллюстрации

Показать все

Реферат

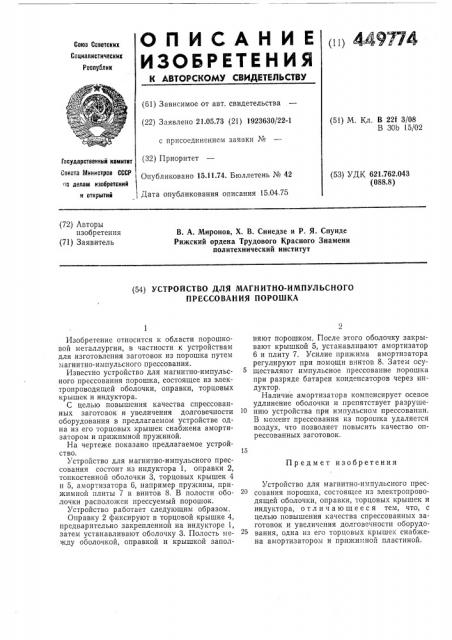

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i i1 449774

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 21.05.73 (21) 1923630/22-1 с присоединением заявки ¹ (51) М. Кл. В 221 3/08

В 30b 15/02

У .74. Бюллетень № 42

: o делам изобретений и отирытий 1 Дата опубликования описания 15.04,75 (53) УДК 621.762.043 (088.8) (72) Авторы изобретения (71) Заявитель

В. А. Миронов, Х. В. Сниедзе и P. Я. Спунде

Рижский ордена Трудового Красного Знамени политехнический институт (54) УСТРОЙСТВО ДЛЯ МАГНИТНО-ИМПУЛЬСНОГО

ПРЕССОВАНИЯ ПОРОШКА

Предмет изобретения

1асударственный комитет (32) Приоритет ."osaxa Министров СССР

1 .11 ! Оп бликовано 15.1

Изобретение относится к области порошковой металлургии, в частности к устройствам для изготовления заготовок из порошка путем магнитно-импульсного прессования.

Известно устройство для магнитно-импульсного прессования порошка, состоящее из электропроводящей оболочки, оправки, торцовых кр ышек и и ндуктор а.

С целью повышения качества спрессованных заготовок и увеличения долговечности оборудования в предлагаемом устройстве одна из его торцовых крышек снабжена амортизатором и прижимной пружиной.

На чертеже показано предлагаемое устройство.

Устройство для магнитно-импульсного прессования состоит из индуктора 1, оправки 2, тонкостенной оболочки 3, торцовых крышек 4 и 5, амортизатора б, например пружины, прижимной плиты 7 и винтов 8. В полости оболочки расположен прессуемый порошок.

Устройство работает следующим образом.

Оправку 2 фиксируют в торцовой крышке 4, предварительно закрепленной на индукторе 1, затем устанавливают оболочку 3. Полость между оболочкой, оправкой и крышкой заполI) няют порошком. После этого оболочку закрывают крышкой 5, устанавливают амортизатор

6 и плиту 7. Усилие прижима амортизатора регулируют при помощи винтов 8. Затем осуществляют импульсное прессование порошка при разряде батареи конденсаторов через индуктор.

Наличие амортизатора компенсирует осевое удлинение оболочки и препятствует разруше10 нию устройства при импульсном прессовании.

В момент прессования из порошка удаляется воздух, что позволяет повысить качество опрессованных заготовок.

Устройство для магнитно-импульсного прессования порошка, состоящее из электропроводящей оболочки, оправки, торцовых крышек и индуктора, о тл и ч а ю щ е е с я тем, что, с целью повышения качества спрессованных заготовок и увеличения долговечности оборудования, одна из его торцовых крышек снабжена амортизатором и прижимной пластиной, 449774

Заказ 1125/4 Изд. № 1175 Тираж 811 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель И. Киянский

Редактор В. Новоселова Техред Т, Миронова

Корректоры; Е. Мохова и Т, Гревцова
