(«) 449843

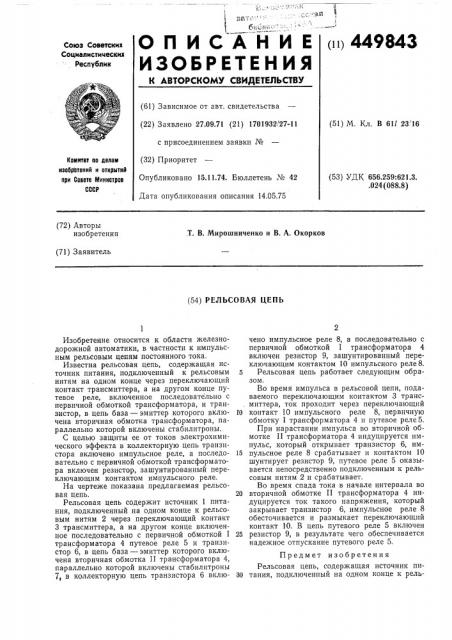

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 27.09.71 (21) 1701932!27-11 с присоединением заявки № (32) Приоритет

Опубликовано 15.11.74. Бюллетень № 42

Дата опубликования описания 14,05.75 (51) М. Кл. В 611 23 16

Комитет по делам иаобретений и открытий ори Спеете Министров

СССР (53) УДК 656.259:621.3. .024 (088.8) (72) Авторы изобретения.Т. В. Мирошниченко и В. А. Окорков (71) Заявитель (54) РЕЛЬСОВАЯ ЦЕПЬ

Изобретение относится к области железнодорожной автоматики, в частности к импульсным рельсовым цепям постоянного тока.

Известна рельсовая цепь, содержащая источник питания, подключенный к рельсовым нитям на одном конце через переключающий контакт трансмиттера, а на другом конце путевое реле, включенное последовательно с первичной обмоткой трансформатора, и транзистор, в цепь база — эмиттер которого включена вторичная обмотка трансформатора, параллельно которой включены стабилитроны.

С целью защиты ее от токов электрохимического эффекта в коллекторную цепь транзистора включено импульсное реле, а последовательно с первичной обмоткой трансформатора включен резистор, зашунтированный переключающим контактом импульсного реле.

На чертеже показана предлагаемая рельсовая цепь.

Рельсовая цепь содержит источник 1 питания, подключенный на одном конце к рельсовым нитям 2 через переключающий контакт

3 трансмиттера, а на другом конце включенное последовательно с первичной обмоткой 1 трансформатора 4 путевое реле 5 и транзистор 6, в цепь база — эмиттер которого включена вторичная обмотка II трансформатора 4, параллельно которой включены стабилитроны

7, в коллекторную цепь транзистора 6 включено импульсное реле 8, а последовательно с первичной обмоткой 1 трансформатора 4 включен резистор 9, зашунтированный переключающим контактом 10 импульсного реле8.

5 Рельсовая цепь работает следующим образом, Во время импульса в рельсовой цепи, подаваемого переключающим контактом 3 транс. миттера, ток проходит через переключающий

10 контакт 10 импульсного реле 8, первичную обмотку 1 трансформатора 4 и путевое реле5.

При нарастании импульса во вторичной обмотке II трансформатора 4 индуцируется импульс, который открывает транзистор 6, им15 пульсное реле 8 срабатывает и контактом 10 шунтирует резистор 9, путевое реле 5 оказывается непосредственно подключенным к рельсовым нитям 2 и срабатывает.

Во время спада тока в начале интервала во

20 вторичной обмотке II трансформатора 4 индуцируется ток такого напряжения, который закрывает транзистор 6, импульсное реле 8 обесточивается и размыкает переключающий контакт 10. В цепь путевого реле 5 включен

25 резистор 9, в результате чего обеспечивается надежное отпускание путевого реле 5.

Предмет изобретения

Рельсовая цепь, содержащая источник пиЗО тания, подключенный на одном конце к рель449843

Составитель Л. Кузнецова

Техред Н. Куклина

Корректор В. Брыксина

Редактор В. Блохина

Заказ 1102/19 Изд. Мв 1228 Тираж 537 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, OK-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 совым нитям через переключающийся контакт трансмиттера, а на другом конце — путевое реле, включенное последовательно с первичной обмоткой трансформатора, и транзистор, в цепь база — эмиттер которого включена вторичная обмотка трансформатора, параллельно которой включены стабилитроны, о т л и ч а ющ ее с я тем, что, с целью защиты ее от токов электрохимического эффекта, в коллекторную цепь транзистора включено импульсное реле, а последовательно с первичной обмоткой

5 трансформатора включен резистор, зашунтированный переключающим контактом импульсного .реле.
