Реферат

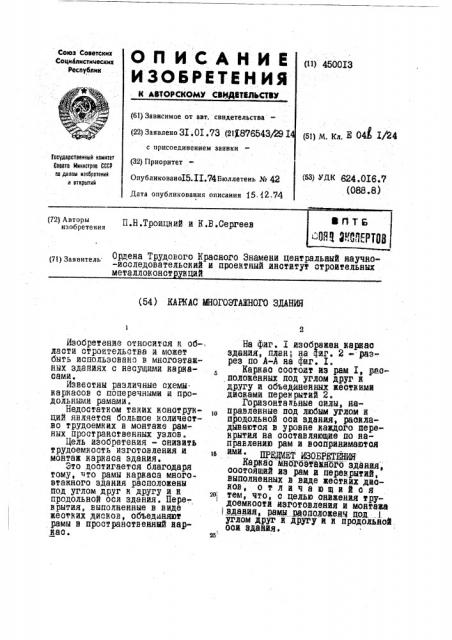

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 4бООХЗ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 3I,0I,73 {21)й.376 43/29 Х с присоединением заявки (32) Приоритет

Опубликовано15.П.74Бюллетень № 42 (511и к, E 04k I/34

Гасударственный квинтет

Савета Мнннстрев СССР аа делам нгабргтгннй н аткрытнй (53) д1 624.0I6.7 (o88.e) Дата опубликования описания 35 <2.74 (72) Авторы изобретения (71) з,„,„„„. Ордена Трудового Красного Знамени центральный научно-исследовательский и проектный институт строительных металлоконст увций (64) КАРБАС МНОГОЭТАЖНОГО ЗДАНИИ

И обретение oniocavaa a Области строительства и может быть использовано в многозтажных зданиях с несущими каркасами.

Известны различные схемы. каркасов с поперечными и продольными рамами.

Недостатком таких конструкций является большое количество трудоемких в монтаже рамных пространственных узлов .

Цель изобретения — снизйть трудоемкость изготовления и мон аж каркаса здания.

Это достигается благодари тому, гто рамы aaysaca многоэтажйого здания расположены под углом друг к другу и н продольнОЙ оси здания. Пере-, крытия, выполненные в виде жестких дисков, объединяют рамы в прострайственнкй каркаса

На фиг. Х изображен каунас здания, план; на фиг 2 " раз рез по А-А на фиг. I.

"аркас состоит > Рам >» расположенных под углом друг я другу и объединенных жесткими дисками перекрытий 2.

ГоризонтаВьные силы, на1О правленные под любым углом Я продольной оси здания, раскладываются н уровне каждого перекрытия на составляюп1ие по направлению рам и воспринимаютоя

ПРЕДМЕТ ИЗОБРЕТЕНИИ

Каркас многоэтажного здании, состоящий из рам и перекрытий, выполненных в виде жестких дис0 т z I a a 1o @ I и с я я тем, что, с целью онижения трудоемкостй изготовления и монтажа

) здания, рамы оаоположеач пол..). углом друг к другу и к продольной. оси здания
