1 в -:...

" и унт лио-.

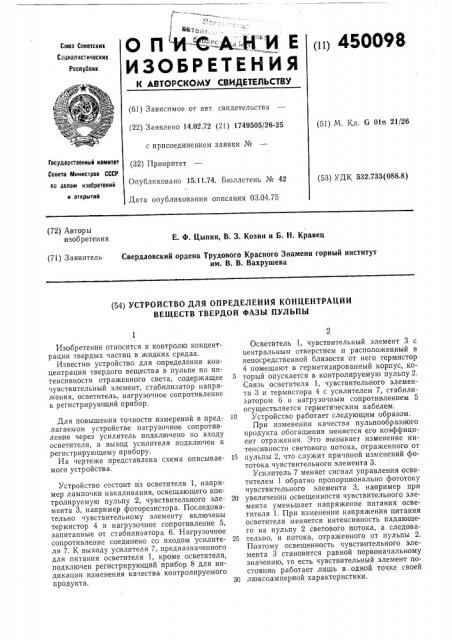

ИЗОБРЕТЕНИЯ пц 450098

Сонзз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 14.02.72 (21) 1749505/26-25 с присоединением заявки № (32) Приоритет

Опубликовано 15.11.74. Бюллетень № 42

Дата опубликования описания 03.04.75 (51) М Кл 6 Oln 21/26

Государственный комитет

Совета Министров СССР по делам изобретений (53) УДК 532.733(088.8) и открытий (72) Авторы изобретения

Е. Ф. Цыпин, В. 3. Козин и Б. Н. Кравец (71) Заявитель

Свердловский ордена Трудового Красного Знамени горный институт им. В. В. Вахрушева (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КОНЦЕНТРАЦИИ

ВЕЩЕСТВ ТВЕРДОЙ ФАЗЫ ПУЛЬПЫ

Изобретение относится к контролю концентрации твердых частиц в жидких средах.

Известно устройство для определения концентрации твердого вещества в пульпе по интенсивности отраженного света, содержащее чувствительный элемент, стабилизатор напряжения, осветитель, нагрузочное сопротивление и регистрирующий прибор, Для повышения точности измерений в предлагаемом устройстве нагрузочное сопротивление через усилитель подключено ко входу осветителя, а выход усилителя подключен к регистрирующему прибору.

На чертеже представлена схема описываемого устройства.

Устройство состоит из осветителя 1, например лампочки накаливания, освещающего контролируемую пульпу 2, чувствительного элемента 3, например фоторезистора. Последовательно чувствительному элементу включены термистор 4 и нагрузочное сопротивление 5, запитанные от стабилизатора 6. Нагрузочное сопротивление соединено со входом усилителя 7. К выходу усилителя 7, предназначенного для питания осветителя 1, кроме осветителя, подключен регистрирующий прибор 8 для индикации изменения качества контролируемого продукта, 2

Осветитель 1, чувствительный элемент 3 с центральным отверстием и расположенный в непосредственной близости от него термистор

4 помещают в герметизированный корпус, ко5 торый опускается в контролируемую пульпу 2.

Связь осветителя 1, чувствительного элемента 3 и термистора 4 с усилителем 7, стабилизатором 6 н нагрузочным сопротивлением 5 осуществляется герметическим кабелем.

10 Устройство работает следующим образом.

При изменении качества пульпообразного продукта обогащения меняется его коэффициент отражения. Это вызывает изменение интенсивности светового потока, отраженного от

15 пульпы 2, что служит причиной изменений фототока чувствительного элемента 3.

Усилитель 7 меняет сигнал управления осветителем 1 обратно пропорционально фототоку чувствительного элемента 3, например при

20 увеличении освещенности чувствительного элемента уменьшает напряжение питания осветителя 1. При изменении напряжения питания осветителя меняется интенсивность падающего на пульпу 2 светового потока, а следова25 тельно, и потока, отраженного от пульпы 2.

Поэтому освещенность чувствительного элемента 3 становится равной первоначальному значению, то есть чувствительный элемент постоянно работает лишь в одной точке своей

30 люксоамперной характеристики.

450098

Предмет изобретения

Составитель В. Вощанкин

Техред О. Гуменюк

Редактор Б. Нанкина

Корректор Н. Аук

Заказ 741/15 Изд. № 1122 Тираж 651 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство для определения концентрации веществ твердой фазы пульпы, содержащее чувствительный элемент с последовательно включенным термистором, стабилизатор напряжения, осветитель, пагрузочное сопротивление, отлич ающееся тем, что, с целью повышения точности измерений, нагрузочное сопротивление через усилитель подключено ко входу осветителя, а выход усилителя подключен к регистрирующему прибору.
