Реферат

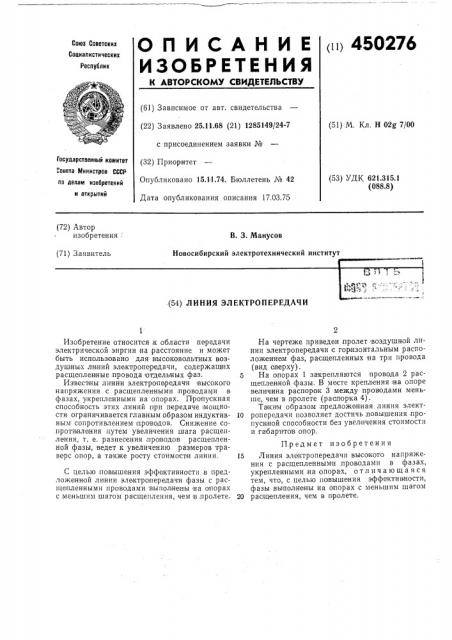

(11) 450276

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 25.11.68 (21) 1285149/24-7 с присоединением заявки № (32) Приоритет

Опубликовано 15.11.74. Бюллетень № 42

Дата опубликования описания 17,03.75 (51) M. Кл. Н 02g 7/00

Государственный комитет

Совета Министров СССР (53) УДК 621.315.1 (088.8) ло делам изобретений и открытий (72) Автор изобретения

В. 3. Манусов

Новосибирский электротехнический институт (71) Заявитель (54) Л И Н ИЯ ЭЛ ЕКТРО П EP ЕДАЧ И

Изобретение относится к области передачи электрической энргии на,расстояние и может быть использовано для высоковольтных воздушных линий электропередачи, содержащих расщепленные провода отдельных фаз.

Из|вестны линии электропередачи высокого напряжения с расщепленными проводами в фазах, укрепленными на опорах. Пропускная способность этих линий при передаче мощности ограничивается главным образом индуктивным сопротивлением проводов. Снижение сопроти вления путем увеличения шага расщепления, т. е. разнесения,про водов расщепленной фазы, ведет к увеличению размеров траверс опор, а также росту стоимости линии.

С целью повышения эффективности в предложенной линии электро пер@дачи фазы с расщепленными проводами BbIIIQJIHBHbI на опорах с меньшим шагом ра сщепления, чем:в пролете.

На чертеже приведен пролет воздушной линии электропередачи с горизонтальным расположением фаз, .расщепленных на три провода (вид сверху).

5 На опорах 1 закрепляются провода 2 расщеплен ной фазы. В месте крепления на опоре величина распорок 3 между проводами меньше, чем в пролете (распорка 4).

Та ким образом, предложенная линия элект10 ропередачи позволяет достичь, повышения,пропуск ной способности без увеличения стоимости и габарито)в опор.

Предмет изобретения

15 Линия электропередачи высокого напряжения с расщепленными .проводами в фазах, укрепленными на опорах, отличающаяся тем, что, с целью повышения эффективности, фазы вы полне|ны на опорах с меньшим шагом

20 расщепления, чем в пролете.

450276

Составитель Б. Фераппонтов

Редактор А. Пейсоченко Техред Е. Борисова Корректор Л. Денисова

Заказ 561/1 Изд. № 1081 Тираж 722 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
