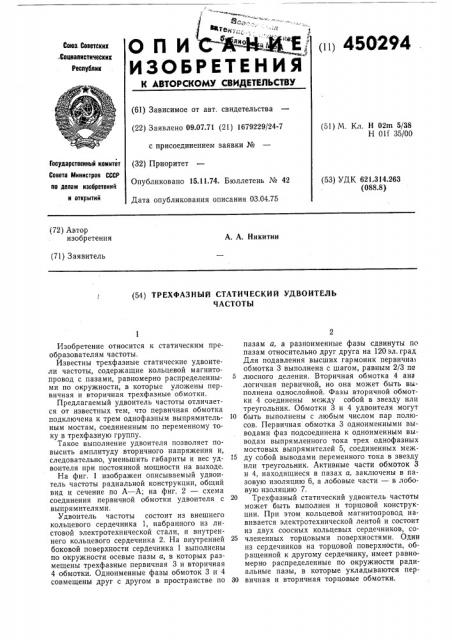

ИЗОБРЕТЕНИЯ (1ц 450294

Сове. Советскик,Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 09.07.71 (21) 1679229/24-7 с присоединением заявки № (32) Приоритет

Опубликовано 15.11.74. Бюллетень № 42

Дата опубликования описания 03.04.75 (51) М. Кл. H 02m 5/38

Н Olf 35/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.314.263 (088.8) (72) Автор изобретения

A. А. Никитин (71) Заявитель (54) ТРЕХФАЗНЫЙ СТАТИЧЕСКИЙ УДВОИТЕЛЬ

ЧАСТОТЫ

Изобретение относится к статическим преобразователям частоты.

Известны трехфазные статические удвоители частоты, содержащие кольцевой магнитопровод с пазами, равномерно распределенными по окружности, в которые уложены первичная и вторичная трехфазные обмотки.

Предлагаемый удвоитель частоты отличается от известных тем, что первичная обмотка подключена к трем однофазным выпрямительным мостам, соединенным по переменному току в трехфазную группу.

Такое выполнение удвоителя позволяет повысить амплитуду вторичного напряжения и, следовательно, уменьшить габариты и вес удвоителя при постоянной мощности на выходе.

На фиг. 1 изображен описываемый удвоитель частоты радиальной конструкции, общий вид и сечение по А — А; на фиг. 2 — схема соединения первичной обмотки удвоителя с выпрямителями.

Удвоитель частоты состоит из внешнего кольцевого сердечника 1, набранного из листовой электротехнической стали, и внутреннего кольцевого сердечника 2. На внутренней боковой поверхности сердечника 1 выполнены по окружности осевые пазы а, в которых размещены трехфазные первичная 3 и вторичная

4 обмотки. Одноименные фазы обмоток 3 и 4 совмещены друг с другом в пространстве по пазам а, а разноименные фазы сдвинуты пс пазам относительно друг друга на 120 эл.град

Для подавления высших гармоник первична обмотка 3 выполнена с шагом, равным 2/3 па люсного деления. Вторичная обмотка 4 анв логичная первичной, но она может быть выполнена однослойной. Фазы вторичной обмотки 4 соединены между собой в звезду или треугольник. Обмотки 3 и 4 удвоителя могут

10 быть выполнены с любым числом пар полюсов. Первичная обмотка 3 одноименными выводами фаз подсоединена к одноименным выводам выпрямленного тока трех однофазных мостовых выпрямителей 5, соединенных меж15 ду собой выводами переменного тока в звезду или треугольник. Активные части обмоток 3 и 4, находящиеся в пазах а, заключены в пазовую изоляцию 6, а лобовые части — в лобовую изоляцию 7.

20 Трехфазный статический удвоитель частоты может быть выполнен и торцовой конструкции. При этом кольцевой магнитопровод навивается электротехнической лентой и состоит из двух соосных кольцевых сердечников, со25 члененных торцовыми поверхностями. Один из сердечников на торцовой поверхности, обращенной к другому сердечнику, имеет равномерно распределенные по окружности радиальные пазы, в которые укладываются пер30 вичная и вторичная торцовые обмотки.

450294

При подключении трехфазного синусоидального напряжения питающей частоты к первичной обмотке 3 в фазах последней протекает в одинаковом направлении относительно начала (конца) фазных обмоток пульсирующий двухполупериодный ток; изменяющийся во времени только по величине, частотой, в два раза большей питающей частоты, так как фазы обмотки одинаково подключены к трем однофазным мостовым выпрямителям 5. Первичная двухслойная обмотка 3 с шагом, равным

2 — 3 полюсного деления, и фазами, сдвинутыми по пазам на 120 эл. град., по которым протекают в одинаковом направлении относительно начала (конца) фаз пульсирующие двухполупериодные токи, создает результирующую намагничивающую силу, вращающуюся по окружности магнитопровода с двойной частотой по сравнению с питающей частотой.

Под действием результирующей намагничивающей силы первичной обмотки 3 в сердечниках 1 и 2 удвоителя возникает результирующий вращающийся магнитный поток, наводящий во вторичной обмотке 4 э.д.с. в два раза большей частоты, чем входная частота.

Форма выходного напряжения удвоителя частота приближается к синусоидальной и, следовательно, содержание гармоник более высоких порядков в нем незначительно, а в результирующем магнитном потоке постоянная составляющая отсутствует.

Предмет изобретения

Трехфазный статический удвоитель частоты, содержащий кольцевой магнитопровод с пазами, равномерно распределенными по окружности, в которые уложены первичная и вторичная трехфазные обмотки, отличающийся тем, что, с целью уменьшения габаритов и веса удвоителя, первичная обмотка подключена к трем однофазным выпрямительным мостам, соединенным по переменному току.

450294

Составитель А. Кецарис

Редактор А. Пейсоиенко Техред Г. Дворина Корректор А. Васильева

Заказ 685)9 Изд. № 1121 Тираж 722 Подтшсное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4)5

Типография, пр. Сапунова, 2
