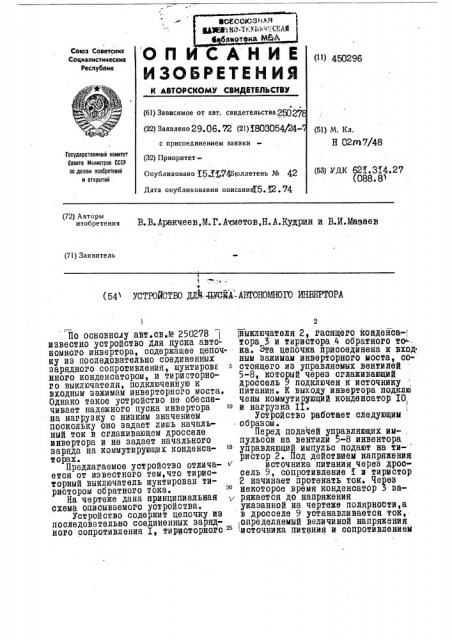

Союз Советских

Социалистинеских республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 450296 т (61) Зависимое от авт. свидетельства 2Я)27 (22) Заявлено 29.06. 72 (21) Х803054Щ(51) M. Кл.

Н 02m 7/48 с присоединением заявки

Государственный комитет

Совета Министров СССР во делам изобретений н открытий (32) ПриоритетОпубликовано 5Д."Д 4Б1оллетень № 42 (бз) УДК 62l.ÇÕ4.27 (088. 8>

Pàòà опубликования описаннЮ5 ° Q ° 74 (72) Авторы изобретения В,В Аракчеев,M.I . Ьметов,Н.А.Кудрин и В.И.Мазаев (71) Заявитель (54 ЖТРОИСТВО ДЛЙ.-ИМКА-АВТОНОМНОГО ИНВЕРТОРА

По основнолу авт.св.9 250278 известно устройство для пуска автоноиного инввртора, содержащее цепочку из последовательно соединенных зарядного сопрошивления, шунтировс нного конденсаторои, и тиристорного выключателя, подключенную к входными зажииай инверторного 1боста.

Однако такое устройство нв обеспечивает надежного пуска инввртора на нагрузку с низкии значениви поскольку оно задает лишь начальный ток в сглаживающеи дросселв инввртора и нв задает начального заряда на ко1быутирующих конденсаторах.

Предлагаеиое устроИство отлича- v ется от известного тейб,что тиристорный выключатель шунтирован тиристоро1б обратного тока.

На чертеже дана нринципиальная схеиа описываемого устройства.

Устройство содержит цепочку из последовательно соединенных зарядного сопротивления I тиристорного " (выключателя 2, гасящего кондвйса-1 т ора 3 и тири стара 4 обратного тока. Эта цепочка присоединена к вход ныл зажииам инверторного иоста, состоящего из управляемых вентилей

5-8, который через сглаживающий дроссель 9 подключен к источнику питания. К выходу инвертора подклю чены койиутирующий конденсатор IO и нагрузка II.

Устройство работает следующими образойб.

Перед подачей управляющих импульсов на вентили 5-8 инввнтора управляющий импульс подают на тиристор 2. Под действиеи напряжения источника питания через дроссель 9, сопротивление K и тиристор

2 начийает протекать ток. Через некоторое врейбя конденсатор 3 заряжается до напряжения указанноИ на чертеже полярности,а в дросселв 9 устанавливается ток, определяеиый величиноИ напряжения

-источника питания и сопротивлениеи

450296

ПРЕДМЕТ ИЗОБРЕТЕНИЯ

Составитель АН )ИДатКОВ

Ред.-ор А. Пейс оченкедред Л. Потапова корр.ктор Г. Мозжечкова

Изд. М / (/ Тираж;(7 Г!одннсное

Заказ / gg

1Ц11111ПИ Государственного комитета Совета Министров СССР ио делам изобретений и открытий

Москва, 113035, Раун сная наб., 4

Предприятие «Патепт», Москва, Г-59, Бережковская наб., 24

3 резистора X. Затем импульсы управления подают на тиристор обратного тока и одновреиенно на вентили ин. верторного иоста. Конденсатор 3, разряжаясь на контур нагрузки,заяжает коииутирующий конденсатор

О напряжениеи указанной на черте же полярности. 0дновреиенно токои разряда конденсатора 3 гасится тиристорный выключатель 2. Ток от источника питания, протекающий ра. нее через дроссель 9 и сопротивле. ние Х, поступает в контур нагрузки, повышая напряжение на конденсаторе 10.

4

Такии образои, к абоненту первого переключения вентилей инверторного аоста напряжение на коииутирующеи конденсаторе становится достаточныи для их надежного запирания.

Устройство для пуска автоноиного инвертора по авт.св.й 250278, отличающееся теи, что, с целью повышения надежности, тиристорный выключатель шунтирован тиристорои обратного тока.
