Устройство для пневматического транспортирования листовых материалов

Устройство для пневматического транспортирования листовых материалов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПНЕВМАТИЧЕСКОГО ТРАНСПОРТИРОВАНИЯ ЛИСТОВЫХ МАТЕРИАЛОВ, содержащее лоток, в днище которого расположены рядами отверстия для подачи сжатого воздуха под транспортируемый листовой материал из общей камеры, расположенной под днищем и соединенной с источником сжатого воздуха, отличающееся тем, что, с целью упрощения изменения направления исходящих из отверстий лотка струй воздуха, между рядами отверстий лотка расположены поворотные шторки.(Л

СОЮЗ СОВЕТСКИХ

СОЩУРА ЛИСтИЧЕСКИХ

1ЕСПУБЛИН (19) (ill ($0 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДИ СтвЕНКЫЙ HOHMTET CCCP

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 1706141/27-11 (22) 18.! О. 71 (46) 30.08. 86. Вюл. У 32 (71) Славянский филиал Всесоюзного ордена Ленина научно-исследовательского и проектно-конструкторского института металлургического машиностроения (72) В,В. Новомлинский, Б.Ф. Савченко и В.С. Дорноступ (S3) б21.867.85 (0&8.8) (54)(57) УСТРОЙСТВО ДЛЯ ПНЕВМАТИЧЕСКОГО ТРАНСПОРТИРОВАНИЯ ЛИСТОВЫХ

ИАТЕРИАЛОВ, содержащее лоток, в дни ще которого расположены рядами отверстия для подачи сжатого воздуха под транспортируемый листовой материал нэ общей камеры, расположенной под днищем и соединенной с источником сжатого воздуха, о т л ич а ю щ е е с я тем, что, с целью упрощения изменения направления исходящих из отверстий лотка струй воздуха, между рядами отверстий лотка расположены поворотные шторки.

20

Я А 7 Ч

Техред Л.Сердюкова Корректор И. Зрдейи

Редактор С. Титова

Заказ 4752/3

Тираж 833 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,4

Ч

1 -. - 4504

Изобретение относится к пневмати вескому транспортированию, в частности к устройствам для пневматичес кого транспортирования листовых материалов. 5

Известны устройства для пневматического транспортирования листовых материалов, содержащие лоток, в днище которого расположены рядами отверстия для подачи сжатого возду- t0 ха под транспортируемый листовой материал из общей камеры, расположенной под днищем и соединенной с источником сжатого воздуха.

Для упрощения изменения направления исходящих из отверстий лотка струй воздуха в описываемом уст-. ройстве между рядами отверстий лотка расположены поворотные шторки.

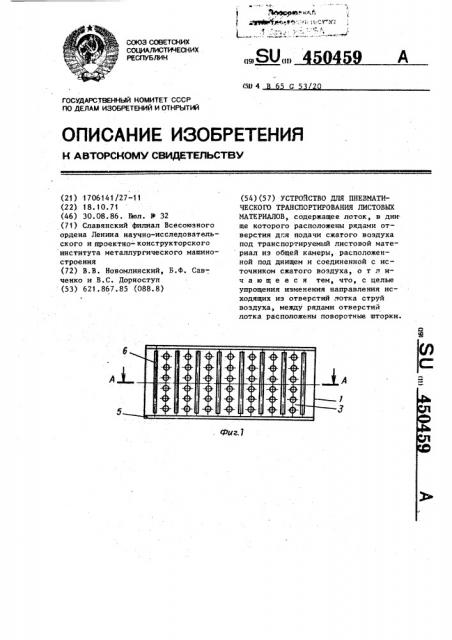

На фиг.1 изображено описываемое устройство, вид сверху, на фиг.2— разрез А-А на фиг.1, на фиг.3 - схема воздействия струй воздуха на листовой материал.

Камера 1 сое .лнена воздуховодом с вентилятором 2. Над камерой 1 расположен лоток 3, днище которого имеет ряды вертикальных отверстий

4. По краям лотка установлены буртики 5, а между рядами отверстий расположены поворотные шторки 6.

Вентилятор 2 нагнетает воздух в камеру 1. Сжатый воздух, проходящий через вертикальные отверстия 4, приподнимает листовой материал 7 на

1 определенную высоту. Для того, чтобы переместить листовой материал в ту или другую сторону, наклоняют поворотные шторки 6 на определенный угол в требуемую сторону (движения листового материала) . При этом струи воздуха создают не только подъемную, но и толкающую силу, в результате чего листовой материал движется вдоль лотка.
