Устройство для присасывания медицинских банок холодным способом

Устройство для присасывания медицинских банок холодным способом

Иллюстрации

Показать все

Реферат

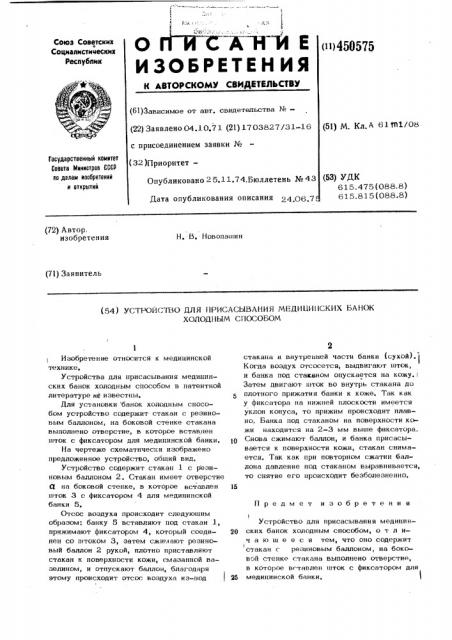

о М Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистииескик

Республик (») 450575

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61)Зависимое от авт. свидетельства %— (51) М Кл А 61%1/08 (22) Заявлено 04.10.7 1 (21) 1703827/31-16 с присоединением заявки № (32)Приоритет—

Опубликовано 2 5.11.74.Бюллетень ¹ 43

Дата опубликования описания 24 О6 7

Гооударственный комитет

Совета Министров СССР по делам нзооретеннй н открытий (53) УДК

615.475 (088,8)

61 5.81 5 (088.8) (72) Автор: изобретения

Н. В. Новопашин (71) Заявитель (54) УСТРОИСТВО ДЛЯ ПРИСАСЫВАНИЯ МЕДИ11ИНСКИХ БАНОК

ХОЛОДНЫМ СПОСОБОМ

Изобретение относится к медицинской технике, Устройства для присасывания медицинских банок холодным способом в патентной литературе иЕ известны, Для установки банок холодным способом устройство содержит стакан с резиновым баллоном, на боковой стенке стакана выполнено отверстие, в которое вставпен шток с фиксатором для медицинской банки.

На чертеже схематически изображено предложенное устройство, обший вид.

Устройство содержит стакан 1 с резиновым баллоном 2 ° Стакан имеет отверстие

О, на боковой стенке, в которое вставлен шток 3 с фиксатором 4 для медицинской банки 5, Отсос воздуха происходит следуюшим образом: банку 5 вставляют под стакан 1, прижимают фиксатором 4, который соединен со штоком 3, затем сжимают резиновый баллон 2 рукой, плотно приставляют стакан к поверхности кожи, смазанной вазелином, и отпускают баллон, благодаря этому происходит отсос воздуха из-под стакана и внутренней части банки (сухой).

Когда воздух отсосется, выдвигают шток, и банка под стаканом опускается на кожу.

Затем двигают шток во внутрь стакана до плотного прижатия банки к коже. Так как у фиксатора на нижней плоскости имеется уклон конуса, то прижим происходит плавно, Банка под стаканом на поверхности кожи находится на 2-3 мм выше фиксатора.

1О Снова сжимают баллон, и банка присасывается к поверхности кожи, стакан снимается. Так как при повторном сжатии баллона давление под стаканом выравнивается, то снятие его происходит безболезненно.

Предмет изобретения

Устройство для присасывания медицинply ских банок холодным способом, о т л ич а ю ш е е с я тем, что оно содержит

I стакан г резиновым баллоном, на боковой стенке стакана выполнено отверстие, в которое вставлен шток с фиксатором для

25 медицинской банки.

45057 5

Составитель .Г-.1ОлОвина

Т.Загребельная Р д И.Карандашова оРРе "тоР H.Ó÷àêèíà

Заказ д ХЬЭ ° Изд. 1е (/ ф Тираж Я g Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие сПатент», Москва, Г-59, Бережковская наб., 24
