Установка для литья вакуумным всасыванием

Установка для литья вакуумным всасыванием

Иллюстрации

Показать все

Реферат

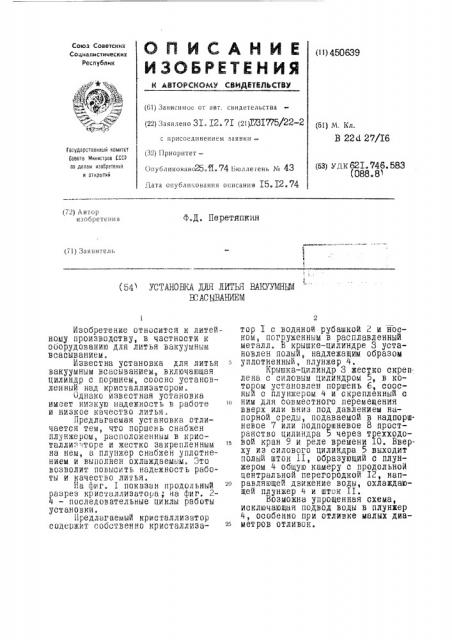

Союз Советскии

Социалистическик

Республик

Qj$ (61) Зависимое от авт, свидетельства (22) Заявлено 31 =. I2. 7I (21)ГЗГ775/22-2 (51) М. Кл.

3 22d 27/Хб с присоединением заявки—

Гасударственный иоиитет

Совета Министров СССР

ll0 делам изооретений я открытий (32) Приоритет =Опубликованс25.6 74 Бюллетень ¹ 43

Г1ата опубликования описания I5. I2. 74 (72) Автор изобретения

Ф.Д. Перетяпкин (71) Заявитель (54 1 УСТАНОВКА ДЛЯ ЛИТЬЯ ВИУУМНЫМ

Н; АС ЗВАНИЕМ

2 тор I с водяной рубашкой 2 и носком, погруженным в расплавленный металл. Ы крышке-цилиндре 3 установлен полыР, надлежащим образом уплотненный, плунжер 4.

Крышка-цилиндр 3 жестко скреплена с силовым цилиндром 5, в котором установлен поршень б, соосный с плунжером 4 и скрепленныИ с ним для совместного перемещения вверх или вниз под давлением напорной среды, подаваемой в надпоршневое 7 или йодпоршневое 8 пространство цилиндра ) через трехходовоИ кран 9 и реле времени IQ. Вверху из силового цилиндра 5 выходит полый шток 11, образующий с плунжером 4 общую камеру с продольной центральной перегородко". I2, направляющеИ движение воды, охлаждающей плунжер 4 и шток II.

Возможна упрощенная схема, исключающая подвод воды в плунжер

4, особенно при отливке малых диаметров отливок.

Изобретение относится к литейному производству, в частности к оборудованию для литья вакуумным всасыванием.

Известна установка для литья вакуумным всасыванием, включающая цилиндр с поршнем, соосно установленный над кристаллизатором. ()днако известная установка имеет низкую надежность в работе и низкое качество литья.

Предлагаемая установка отличается тем, что поршень снабжен плунжером, расположенным в кристаллиз,торе и жестко закрепленным на нем, а плунжер снабжен уплотнением и выполнен охлаждаемым. Это возволит повысить надежность работы и качество литья.

На фиг. I показан продольный азрез кристаллиэатора; на фиг. 2— последовательные циклы работы установки.

ПредлагаемыИ кристаллизатор содержит собственно кристаллиза(бз) Удк 62I. 746. 583 (088. 8>

450639

Э

Устройство работает следующим образом.

Включив систему охлаждения, подают через кран 9 напорную среду в надпоршневое пространство цилинда 5. Поршень 6 опускает плунжер в йсходное рабочее положение (см. фиг. 2), вытесняя из кристаллизатора и йз крышки-цилиндра 3 воздух.

Затем с помощью подъемника (на чертежах не показан) опускают кристаллизатор носком íà I0-25 мм в жидкий металл, причем расстояние от нижнего торца плунжера до зерка is ла металла должно быть в это время 50-300 мм (в зависимости от заданной длины отливки).

Опустив носок кристаллизатора в расплавленный металл включают го краном 9 реле времени I0. При этом напорная среда поступает под поршень 6, постепенно двигая его вместе с плунжером 4 вверх (см. фиг. 3). В результате поднятия плуйжера 4 над металлом создается разрежение, которое заставляет ме4 талл подниматься вслед за плунжером, причем, при затвердевании можйо получать либо полную отливку, либо сплошной слиток, в зависимости от времени выдержйи и скорости охлаждения.

Затеи выводят кристаллизатор из ванны, при этом опуская поршень в нижнее положение. Плунжер 4, выталкивая затвердевшую отливку, снова приходит в исходное положение для повторения цикла (см. фиг. 4).

ПРЕДМЕТ ИЗОБРЕТЕНИЯ

I. Установка для литья вакуум ным всасыванием, включающая цилиндр с поршнем, соосно установлен. ный над кристаллизатором, отличающаяся тем, что, с целью йовышения надежности работы и качества литья, поршень снабжен плунжером, расположенным в кристаллизаторе и жестко закрепленным на нем.

2. Установка по ri. Е отличающаяся тем, что плунжер снабжен уплотнением и выполнен охлаждаемым.
