Реферат

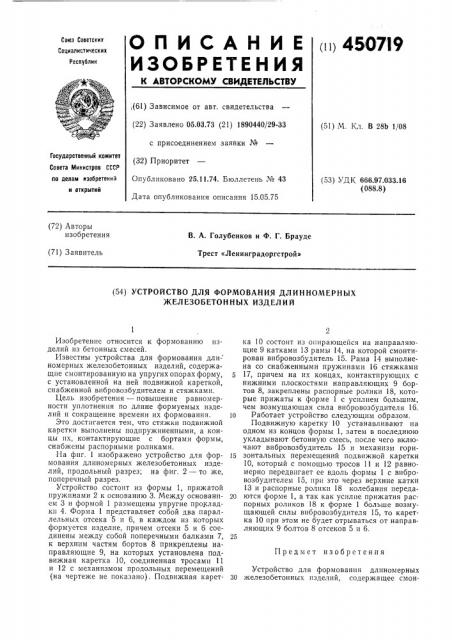

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 4507I9

Союз Советских

Социалистических

Республик

;(61) Зависимое от авт. свидетельства (22) Заявлено 05.03.73 (21) 1890440/29-33 с присоединением заявки № (32) Приоритет

Опубликовано 25.11.74. Бюллетень № 43

Дата опубликования описания 15.05.75 (51) М. Кл. В 28Ь 1/08

Государственный комитет

Совета Министров СССР по делам изобретений (53) УДК 666.97.033.16 (088.8) н открытий (72) Авторы изобретения

В. А. Голубенков и Ф. Г. Брауде

Трест «Ленинградоргстрой» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ДЛИННОМЕРНЪ|Х

ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ

Предмет изобретения

Изобретение относится к формованию изделий из бетонных смесей.

Известны устройства для формования дли- номерных железобетонных изделий, содержащие смонтированную на упругих опорах форму, с установленной на ней подвижной кареткой, снабженной вибровозбудителем и стяжками.

Цель изобретения — повышение р авномерности уплотнения по длине формуемых изделий и сокращение времени их формования.

Это достигается тем, что стяжки подвижной каретки выполнены подпружиненными, а концы их, контактирующие с бортами формы, снабжены распорными роликами.

На фиг. 1 изображено устройство для формования длиномерных железобетонных изделий, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Устройство состоит из формы 1, прижатой пружинами 2 к основанию 3. Между основанием 3 и формой 1 размещены упругие прокладки 4. Форма 1 представляет собой два параллельных отсека 5 и 6, в каждом из которых формуется изделие, причем отсеки 5 и 6 соединены между собой поперечными балками 7, к верхним частям бортов 8 прикреплены направляющие 9, на которых установлена подвижная каретка 10, соединенная тросами 11 и 12 с механизмом продольных перемещений (на чертеже не показано). Подвижная карет47 ка 10 состоит из опирающейся на направляющие 9 катками 13 рамы 14, на которой смонтирован вибровозбудитель 15. Рама 14 выполнена со снабженными пружинами 16 стяжками

17, причем на их концах, контактирующих с нижними плоскостями направляющих 9 бортов 8, закреплены распорные ролики 18, которые прижаты к форме 1 с усилием большим, чем возмущающая сила вибровозбудителя 16.

1о Работает устройство следующим образом.

Подвижную каретку 10 устанавливают на одном из концов формы 1, затем в последнюю укладывают бетонную смесь, после чего включают вибровозбудитель 15 и механизм гори15 зонтальных перемещений подвижной каретки

10, который с помощью тросов 11 и 12 равномерно передвигает ее вдоль формы 1 с вибровозбудителем 15, при это через верхние катки

13 и распорные ролики 18 колебания переда20 ются форме 1, а так как усилие прижатия распорных роликов 18 к форме 1 больше возмущающей силы вибровозбудителя 15, то каретка 10 при этом не будет отрываться от направляющих 9 болтов 8 отсеков 5 и 6.

Устройство для формования длиномерных

30 железобетонных изделий, содержащее смон450719

2 6 3 7 а, Фиг. 2

Спета в и тель В. Ч ай ко в

Т.:ред В. Рыбакова

Редактор A. Морозова

Корректор Л. Царькова

Заказ 106/10 Изд. № 50! Тираж 537 Подписное

UHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2 тнрованную на упругих опорах форму, с установленной на ней подвижной кареткой, снабженной вибровозбудитслсм и стяжками, отл и ч а ю щ е е с я тем, что, с целью повышения равномерности уплотнения ио длине формусмык изделий и сокращения времени их формования, стяжки подвижной каретки выполнены подпружиненными, а концы их, контактирующие с бортами формы, снабжены рас5 порными роликами.
