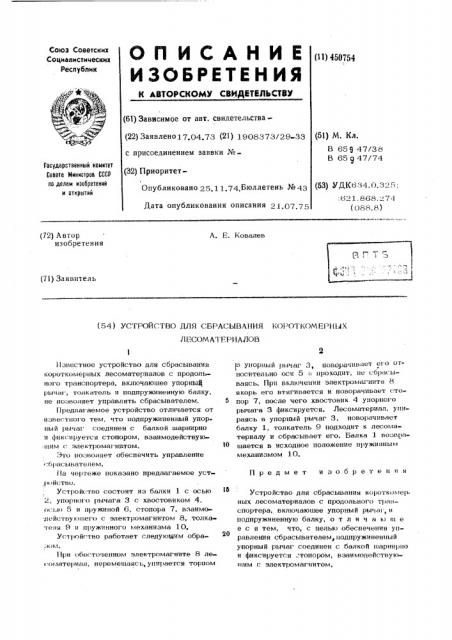

О Il И С A Н И Е (»>аата4

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистииеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства(22) Заявлено 17,04.73 (21) 1908373/29-33 с присоединением заявки №(32) Приоритет(51) М. Кл.

В 65 g 47/38

В 65 g 47/74

Государственный номитет

Совета Министров СССР

llD делам изобретений и открытий

Опубликовано;>5.11.74,Бюллетень №43 (53} УДК6 :т4 0.3-":

:6>1.868. >7- 1 (088.8) Дата опубликования описания 21 07 75 (72) Автор изобретения

А. Е. Ковалев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СБРАСЫВАНИЯ КО1>О ГК(ЭМЕРНЫХ

ЛЕСОМ АТГ>РИАЛОВ

Известное устройство для сбрасывания короткомерпых лесоматериалов с продольного транспортера, включаюшее упорные1 рыча>, толкатель и подпружиненную балку, не позволяет управлять сбрасывателем.

Предлагаемое устройство отличается от известного тем, что подпружиненный упорный рычаг соединен с балкой шарнирно и фиксируется стопором, взаимодействующим с электромагHHTQM.

Это позволяет обеспечить управление

i:|>ð >oûâÿòå»åM.

11а чертеже показано предлагаемое уст, н йство.

Устройс:тво состоит из балки 1 с осью

2, упорного рычага 3 с хвостовиком 4, тки.н> 5 и пружиной 6, стопора 7, взаимо>действу ницего с электромагнитом 8, толка тели 9 и пружинного механизма 10.

Устройство работает следующим обра;и) м, При обесточенном электромагните 8 лесол>атериал, перемешаясь, упирается торцом р упорный рычаг 3, поворачивает « -го носительно осН 5 li проходит, 13v сбрасbiваясь. При вклн>чеции электролтагнита 8 якорь его втягивается и поворачивает стопор 7, после чего хвостовик 4 упорного рычага 3 фиксируется. Лесоматериал, упираясь в упорный рычаг 3, поворачивает балку 1, толкатель 9 подходит к лесоматериалу и сбрасывает его. Балка 1. возвт>al0 шается в исходное положение пружинным механизмом 10.

Предмет изобретении! б

Устройство для сбрасывания короткомерных лесоматериалов с продольного транспортера, включаюшее упорный ры ыг, и подпружиненную балку, о т л и ч а н> ni e е с я тем, что, с целью обеспечения уп20 равления сбрасывателем, подпружиненный упорный рычаг соединен с балкой шарнирно и фиксируется ".топором, взаимодействук>п>им с элекtpoMагетитом, $59764

Изд. ЖЩ

Додиисное

Тираж 760

Ц11ИИ1111 осударствеиного комитета Совета .Министров С С ист ов СССР ио делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Г!рел приятие «Патент», Москва, Г-59, Бережковскаи иаб., 24
