Конструкционная сталь

Конструкционная сталь

Иллюстрации

Показать все

Реферат

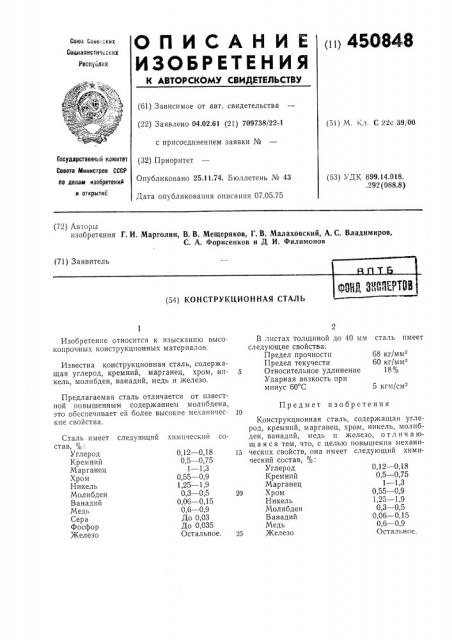

О П И C A Н И E 450848

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сове скнк

Социалистических

Респуйлни (61) Зависимое от авт. свидетельства (22) Заявлено 04.02.61 (21) 709738/22-1 с присоединением заявки №

ГосУдарственный комитет (32) Приоритет

Совета Министров СССР е „„Опубликовано 25.11.74. Бюллетень № 43 (51) М. Кл. С 22с 39, 00 (53) УДК 699.14.018..292 (088.8) и открытнк

Дата опубликования описания 07.05.75 (72) Авторы изобретения Г. И. Марголин, В. В. Мещеряков, Г. В. Малаховский, А. С. Владимиров, С. А. Форисенков и Д И. Филимонов (71) Заявитель (54) КОНСТРУКЦИОННАЯ СТАЛЬ

B листах толщиной до 40 мм следующие свойства:

Предел прочности

Предел текучести

5 Относительное удлинение

Ударная вязкость при минус 60 С

Изобретение относится к изысканию высокопрочных конструкционных материалов. сталь имеет

68 кг/мм

60 кг/мм

18%

Известна конструкционная сталь, содержащая углерод, кремний, марганец, хром, никель, молибден, ванадий, медь и железо.

5 кгм/см-"

Предлагаемая сталь отличается от известной повышенным содержанием молибдена, это обеспечивает ей более высокие механические свойства.

Предмет изобретения

10 химический соследующий

Сталь имеет став, %:

Углерод

Кремний

Марганец

Хром

Никель

Молибден

Ванадий

Медь

Сера

Фосфор

Железо

0,12 — 0,18

0,5 — 0,75

1 — 1,3

0,55 — 0,9

1,25 — 1,9

0,3 — 0,5

0,06 — 0,15

0,6 — 0,9

До 0,03

До 0,035

Остальное.

Конструкционная сталь, содержащая углерод, кремний, марганец, «ром, никель, молибден, ванадий, медь и железо, о т л и ч а ющ а я с я тем, что, с целью повышения механи15 ческих свойств, она имеет следующий химический состав, %:

Углерод 0,12 — 0,18

Кремний 0,5 — 0,75

Марганец 1 — 1,3

Хром 0,55 — 0,9

Никель 1,25 — 1,9

Молибден 0,3 — 0,5

Ванадий 0,06 — 0,15

Медь 0,6 — 0,9

25 Железо Остальное.
