Реферат

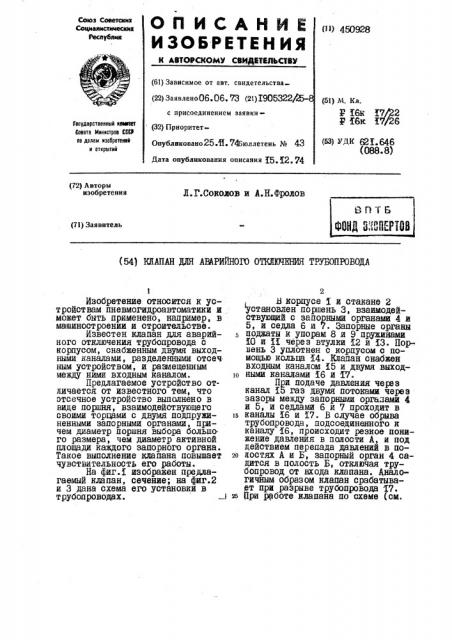

ОП ИСАНИ

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Союз Советсесна

Сои налнстн масина

Ресаубянк (11) 450928 (61) Зависимое от авт. свидетельства (22) Заявлено 06.06. 73 (21) 7905322 с присоединением заявки (32) ПриоритетОпубликовано 25. И. 74эюллетень №

Дата опубликования описания f5.Я (5l) 34. Кл

Р Ик Х7Ж2

Р 16к Р7/26

Гесударстеенный неенпет

Сената Миннстраа СЮСй ее делам нзаеретеннй н аткрытий (53) УдК 62 .646 (О88.8) (72) Авторы изобретения

Л.Г.Соколов и А.H.Фролов (71) Заявитель (54) КИАПАН ДЛЯ АИРИГЯОГО ОТИПОЧЕНИЯ ТРУБОПРОВОДА

Изобретение относится к устройствам пневмогидроавтоматики и может быть применено, например, в машиностроении и строительстве.

Известен клапан для аварийного отключения трубопровода с корпусом, снабженным двумя выходными каналами, разделенными отсеч ным устройством, и размещенным межлу ними входйым каналом.

Предлагаемое устройство отличается от известного тем, что отсечное устройство выполнено в виде поршня, взаимодействующего своими торцами с двумя подпружиненными запорными органами, причем диаметр поршня выбора больша. го размера, чем диаметр активной площади каждого запорного органа.

Такое выполнение клапана повышает чувствительность его работы.

На фиг.f. изображен п длагаемый клапан, сечение; на фиг.2 и 3 дана схема его установки в трубопроводах.

2.

Н корпусе Х и стакане 2 установлен поршень 3, взаимодействующий с запорными органами 4 и

5, и седла 6 и 7. Запорные органы поджаты к упорам 8 и 9 пружинами

П) и П через втулки Х2 и ХЗ. Поршень 3 уплотнен с корпусом с помощью кольца f4. Клапан снабжен входным каналом Х5 и двумя выход1о ными каналами Х6 и Т7.

При подаче давления через канал 15 газ двумя потоками через зазоры между запорными органами 4 и 5, и седлами 6 и 7 проходит в

is каналы Х6 и Х7. В случае обрыва трубопровода, подсоединенного к каналу Хб, происходит резкое понижение давления в полости А, и под действием перепада давлений s noго лостях А и Б, запорный орган 4 садится в полость Б, отключая трубопровод от входа клапана. Аналогичным образом клапан срабатывает при разрыве трубопровода 17. га При работе клапана по схеме (см.

3 .фиг.2) газ поступает в канал Х5 клапана Т, двумя потоками через каналы Х6 и 17 — к соответствующим каналам клапана П и через канал П этого клапана - к потребителю. При азрыве одного из трубопроводов

8 и Х9 происходит отключение поврежденного и газ поступает по другому. На схеме (см. фиг.3) постуанение газа в поврежден магистраль обеспечивается установкой обратных клапанов 20.

ПРЕЩПГ И36БРЕГЖНИН

Клапан для аварийного отклюм

4 чения трубопровода с корпусом, снабженным двумя выходными кайалами, разделенными отсеченным устрой. ством и размещенным между ними

5 входным каналом, о т л и ч а ю— шийся тем, что, с целью повышения чувствительности клапана, отсечное устройство выполнено в

lo виде поршня, взаимодействующего своими торцами с двумя подпружиненными запорными органами, причем диаметр поршня выбран большего рази мера, чем диаметр активной площади каждого запорного органа.

450928

Уи8.2
