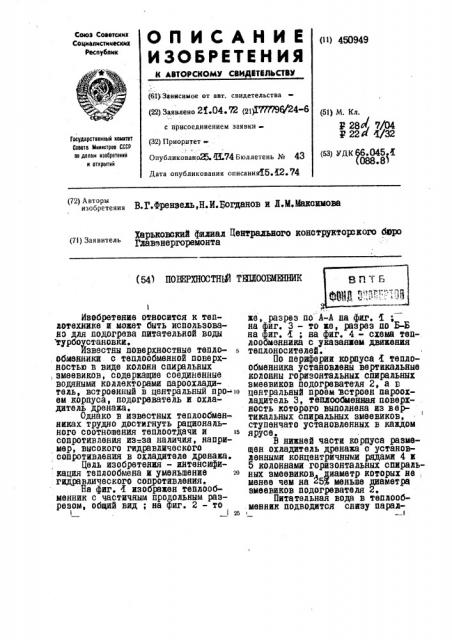

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтскмк

Социалмстим вских

Раснублик (») 450949 (6Ц Зависимое от авт. свидетельства (22) Заявлено 21е04 т?2 (21)1773н?9ф246 (51) М. Кл.

Р 28 7/04

Ю 22с З2>

Соаета Мнннстроа СССР оо делам нэобретвннй и открытий (32) Приоритет (Бз) удк 66.045Л

И)88.8) ОпубликованоЯр И.24 Бюллетень № 43 дата опубликования описания 5,12 ?4 изобретения В.I Френзвль,Н.И.Богданов и Я.м.максимова

Харьковский филиал Пентрального конструкторского беро (71) ЗаЯвитель ЛаВЗНВрГ0рвМОНта (54) II0HEPXHOCTH88 ТЕПЛООБМЕННИК

Изобретение относится к теплотехнике и может быть использовано для подогрева питательной воды турбоустановки.

Известны 803spxHOOTHHB тепло- 5 . Обмвн ики с твплообмвнной ностью в виде колонн спиральных, змеевиков, содержащие совдинвнныв водяными коллекторами пароохладитвль, встроенный в цвнтральный про о вм корпуса, подогреватель и охладитвль дрвйажа.

Однако в йзвестных теплообмвнниках трудно достигнуть рациональНОГО СООтНОШВНИЯ ТВПЛООтДаЧИ И Is сопротивления из=за наличия, например, высокого гидравлического

coIlðîòèâëeíèÿ в охладитвле дренажа.

Цель изобретения - интенсификация твплообмвна и уменьшение ю гидравлического сопротивлениями

На фиг. 4 изображен теплообменник с частичным продольным разрезом, общий вид ; на Фиг. 2 — *o

I ы жв, разрез по А-А на фиг. 1; на фиг. 3 — то жв, разрез по Б-Б на фиг. 4 ; на фиг. 4 - схема теплообмвйника с указанием движения теплоносителей.

По периферии корпуса 4 твплообменника установлены ввртикальныв колонны горизонтальных спиральных змеевиков подогревателя 2, а в центральный проем астровы пароохладитвль 3, теплообмвнная поверхность которого выполнена из вертикальных спиральных змеевиков, ступенчато установленных в каждом ярусе.

В нижней части корпуса размещен охладитвль дренажа с установленными концвнтричными рядами 4 и

5 колоннами горизонтальных спиральных змеевиков диаметр которых не ., менее чвм íà 253 меньше диаметра змвввиков подогревателя 2.

Питатвльная вода в теплообмвнник подводится снизу парал1

3 лвльно всем спиралям охладитвля íaêÂ

Коллекторы подвода 6 и отвода

7 питательной воды из охладитвля . дренажа размещены со cTGpoHQ центрального проема внутреннего ряда 5, причем коллекторы подвода соединены с пврвпускными трубами 8, служашими для подачи воды в спирали подогревателя 2. Часть воды аосле подогревателя поступает в пароох ладитель. Коллекторы подвода 9 воды к пароохладителю размещены в нижней вго части. Вода из аароохла, дитвля отводится через аатрубок I0.

Патрубок Ы подвода пара расположен в верхней части твплообмвн-; ника. Пар движется вдоль спиралей

: пароохладителя 3 (противоточнр во де). Кожух Х2, нижний открытый торец которого находится на уровне нижнего яруса спиралей пароохладителя, предотвращает попадание пара к спйралям подогревателя, минуя пароохладитвль.

Пароохладйтель 3 со своими коллекторами и кожухом Х2 жестко прикреплен g съемной крышке I3, что облегчает ремонт и осмотр, твплообмвнных поверхностей подогревателя.

Корпус 1 выполнен с горизонтальным разъемом 14, а охладитель дренажа размещен в кожухе 45.

ПРЕДМЕТ ИЗОБРЕТЕНИЯ

I. Поверхностный теплообменник, например, для подогрева питательной воды турбоустановки с о твалообменными поверхностями в вивиде колонн спиральных змеевиков, содержащий соединенныв водяными коллекторами пароохладитвль, . встроенный в центральный проем корпуса, подогреватель и охладитель дренажа, о т л и ч а ю щ и йс я твм, что, с целью интенсификации тейлообмена и уменьшения гидравлического сопротивления., вертикальныв колонны спиральных змеевиков охладитвля дренажа установлены концентричными рядами, а коллекторы подвода и отвода воды размещены со стороны центрального проема внутреннего ряда.

2. Теплообмвнник по и. 4, о т л и ч а ю шийся твм, что коллекторы подвода воды к пароохладитвлю с вертикально расположенными змеевиками размещены в нижней его части.
