Способ измерения параметров свч-транзисторов

Способ измерения параметров свч-транзисторов

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистимеских

Республик

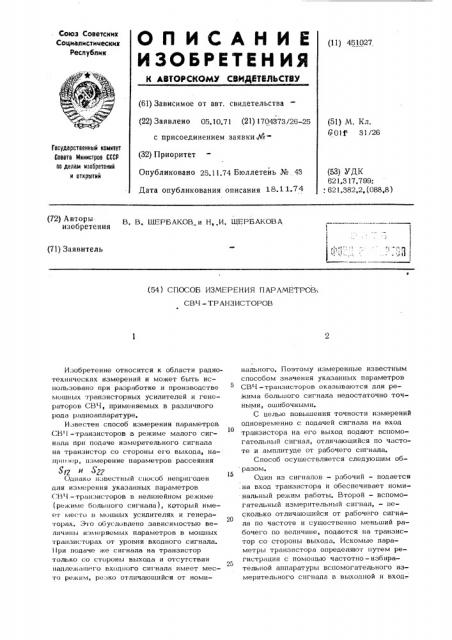

ОП ИСАЙ ИЕ

ИЗОЬРИтИНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 451027 (61) Зависимое от авт. свидетельства (22) Заявлено 05,10,71 (21) 1704373/26-25 (51) М. Кл.

О 011 31/26 с присоединением заявки 4/ЕГосударственный комнтет

Совета Мннистров СССР по делам нзобретеннй н открытнй (32) Приоритет

Опубликовано 25.11.74 Бюллетень №. 43

Дата опубликования описания 18 1-1--74 (53) УДК

621,317,799: . 621,382,2, (088.8) (72) Авторы B, lllEPEAK(-)В „H,,H IlIEPBAKOBA изобретения (71) Заявитель

". «3 (54) СПОСОБ ИЗМЕРЕНИЯ ПАРАМЕТРОВ>

СВЧ -ТРАНЗИСТОРОВ

Изобретение относится к области радиотехнических измерений и может быть использовано при разработке и производстве мощных транзисторных усилителей и генераторов СВЧ, применяемых в различного рода радиоаппаратуре, Известен способ измерения параметров (H I -транзисторов в режиме малого сиг-!

10 нала при подаче измерительного сигнала на транзистор со стороны его выхода, напрпк ер, измерение параметров рассеяния о д и 1 7

Однако пзвестный способ непригоден цля измерения указанных параметров

СВЧ -транзисторов в нелинейном режиме (режиме большого сигнала), который имеет место в мощных усилителях и генера20 торах, Это обусловлено зависимостью величины измеряемых параметров в мощных транзисторах от уровня входного сигнала.

IIðè подаче же сигнала на транзистор только со стороны выхода и отсутствии

25 падле>к>гшего входного сигнала имеет месго режим, ре:зко отличающийся от номинального. Поэтому измеренные известным способом значения указанных параметров

СВЧ -транзисторов оказываются для режима большого сигнала недостаточно точными, ошибочными, С целью повышения точности измерений одновременно с подачей сигнала на вход транзистора на его выход подают вспомогательный сигнал, отличающийся по частоте и амплитуде от рабочего сигнала, Способ осуществляется следующим образом, Оцин из сигналов — рабочий — подается на вход транзистора и обеспечивает номинальный режим работы. Второй — вспомогательный измерительный сигнал, — несколько отличающийся от рабочего сигнала по частоте и существенно меньший рабочего по величине, подается на транзистор со стороны выхода. Искомые параметры транзистора определяют путем регистрации с помощью частотно — избирательной аппаратуры вспомогательного измерительного сигнала в выходной и вход-, 451027 ной СВЧ-цепях транзистора. При этом для оЬеспечения высокой точности йзмерений мощность измерительного сигнала устанавливают такой величины, чтобы он сушественно не влиял на режим работы транзистора, задаваемый рабочим сигналом, / а расстройку частот измерительного и ра-:, бочего сигналов выбирают минимальной, но достаточной для уверенного разрешения измерительного сигнала частотно — избирательной аппаратурой.

На чертеже схематически показан один из вариантов осуществления предлагаемого способа применительно к измере нию параметров рассеяния $!2 И 622 СВ транзисторов,

Измерение осуществляют с помощью генератора 1 рабочего сигнала, отрезка 2 входной линии передачи, согласованной с генератором рабочего сигнала, транзистора 3 (четырехполюсник), отрезка 4 выl ходной линии передачи, направленного от- ветвления 5, согласованной оконечной нагрузки 6 и генератора 7 измерительного сигнала.

С помошью генератора 1 обеспечивается заданный нелинейный режим работы транзистора 3, Направленный ответвитель

5 позволяет осушествить подачу на транзистор Э измерительного сигнала от генератора 7 со стороны выхода транзистора.

Таким образом, на частоте измерительного .сигнала в выходной 4 и входной 2 линиях образуется совокупность падаюших

5 и отраженных волн, необходимая для определения параметров рассеяния $ И j транзистора. Соответствующие отношения падающих и отраженных волн могут быть просто измерены при помощи напрввлен10 ных ответвителей, включенных во входную 2 и выходную 4 линии, а также фаэоврашателей и частотно -избирательного прибора (измерительного приемника), l5

ПРЕДМЕТ ИЗОБРЕТЕНИЯ

Способ измерения параметров СВЧ— транзисторов, заключаюшийся в подаче на вход транзистора СВЧ рабочего сигнала, обеспечиваюшего требуюшийся режим работы транзистора и регистрации сигнала

1 на входе и на выходе транзистора, отлнчаюшийся тем, что, с целью повышения точности измерений, одновременно с подачей сигнала на вход транзистора на его выход подают вспомогательный сигнал, отличаюшийся по частоте и амплитуде от рабочего сигнала, 30

451927

Составитель Т gpgppg

Реда "ор О. СТЕНИНА Техред Е.ПЕТРОВА

Изд. М 505 Тираж д78 Подписное

Заказ ЗЮ

ЦНИИПИ Государственного комитета Совета Министров СССР ио делам изобретений и открытий

Москва, Il3035, Раушская наб., 4

Предприятие «Патент>, Москва, Г-59, Бережковская наб., 24
