Реферат

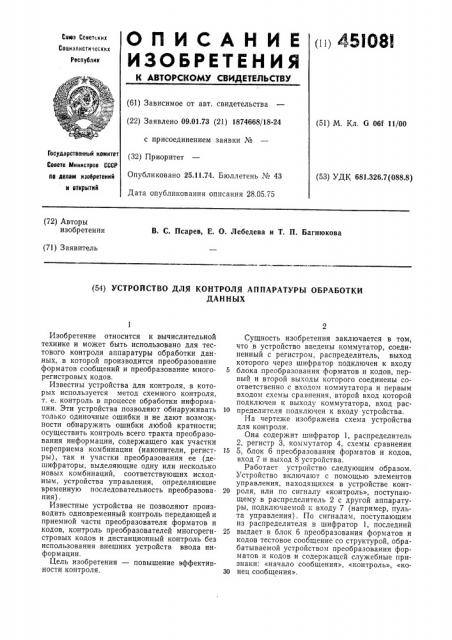

ОПИСАНИЕ (ii) 45IGSI

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сениалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 09.01.73 (21) 1874668/18-24 с присоединением заявки Хе (32) Приоритет

Опубликовано 25.11.74. Бюллетень ч" 43

Дата опубликования описания 28,05.75 (51) М. Кл. G 061 11/00

Государственный комитет

Совета Министров СССР (53) УДК 681.326.7(088.8) по делам изобретений и открытий (72) Авторы изобретения

В. С. Псарев, Е. О. Лебедева и Т. П. Багнюкова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ АППАРАТУРЫ ОБРАБОТКИ

ДАННЫХ

Изобретение относится к вычислительной технике и может быть использовано для тестового контроля аппаратуры обработки данных, в которой производится преобразование форматов сообщений и преобразование многорегистровых кодов.

Известны устройства для контроля, в которых используется метод схемного контроля, т. е. контроль в процессе обработки информации. Эти устройства позволяют обнаруживать только одиночные ошибки и не дают возможности обнаружить ошибки любой кратности; осуществить контроль всего тракта преобразования информации, содержащего как участки переприема комбинации (накопители, регистры), так и участки преобразования ее (дешифраторы, выделяющие одну или несколько новых комбинаций, соответствующих исходным, устройства управления, определяющие временную последовательность преобразования) .

Известные устройства не позволяют производить одновременный контроль передающей и приемной части преобразователя форматов и кодов, контроль преобразователей многорегистровых кодов и дистанционный контроль без использования внешних устройств ввода информации.

Цель изобретения — повышение эффективности контроля.

Сущность изобретения заключается в том, что в устройство введены коммутатор, соединенный с регистром, распределитель, выход которого через шифратор подключен к входу

5 блока преобразования форматов и кодов, первый и второй выходы которого соединены соответственно с входом коммутатора и первым входом схемы сравнения, второй вход которой подключен к выходу коммутатора, вход рас10 пределителя подключен к входу устройства.

На чертеже изображена схема устройства для контроля.

Она содержит шифратор 1, распределитель

2, регистр 3, коммутатор 4, схемы сравнения

15 5, блок 6 преобразования форматов и кодов, вход 7 и выход 8 устройства.

Работает устройство следующим образом.

Устройство включают с помощью элементов управления, находящихся в устройстве конт20 роля, или по сигналу «контроль», поступающему в распределитель 2 с другой аппаратуры, подключаемой к входу 7 (например, пульта управления). По сигналам, поступающим из распределителя в шифратор 1, последний

25 выдает в блок 6 преобразования форматов и кодов тестовое сообщение со структурой, обрабатываемой устройством преобразования форматов и кодов и содержащей служебные признаки: «начало сообщения», «контроль», «ко30 нец сообщения».

После дешифрации в блоке преобразования форматов и кодов признаков начала сообщения и контроля коммутируется тракт для прохождения теста с прямым и обратным преобразованием кода и формата. Затем устройство для контроля производит поразрядное сравнение, т. е. сложение по модулю два, знаков тестового сообщения до преобразования формата и кода со знаками, прошедшими прямое и обратное преобразование формата и кода. Это осуществляется следующим образом. В знаках тестового сообщения, поступающих в коммутатор 4 из блока преобразования формата и кода, до преобразования производится выделение регистровых комбинаций.

В случае обнаружения регистровой комбинации она поступает на вход регистра 3 и запоминается.

Далее регистровая комбинация поступает с выхода регистра через коммутатор на вход схемы сравнения 5 в момент поступления такой же комбинации на другой вход схемы сравнения из блока преобразования форматов и кодов после прямого и обратного преобразования формата и кода. После сравнения регистровых комбинаций и в случае их отсутствия в тестовом сообщении знаки с выхода блока 6 до преобразования через коммутатор 4 поступают на вход схемы сравнения 5, на другой вход которой из блока 6 поступают знаки тестового сообщения, прошедшие прямое и обратное преобразование формата и кода.

451081

В случае несовпадения знаков при сравнении схема 5 выдает во внешнее устройство сигнал аварии для индикации неисправности, и прохождение теста останавливается.

5 Возможен ввод тестового сообщения в блок преобразования форматов и кодов с внешнего устройства, например с фотосчитывателя.

В этом случае устройство для контроля осуществляет только поразрядное сравнение зна10 ков тестового сообщения до преобразования формата и кода со знаками, прошедшими прямое и обратное преобразование формата и кода, т. е. работают только коммутатор 4, регистр 3 и схема сравнения 5.

Предмет изобретения

Устройство для контроля аппаратуры обработки данных, содержащее схему сравнения, 20 выход которой подключен к выходу устройства, и блок преобразования форматов и кодов, отличающееся тем, что, с целью повышения эффективности контроля, в устройство введены коммутатор, соединенный с регист25 ром, распределитель, выход которого через шифратор подключен к входу блока преобразования форматов и кодов, первый и второй выходы которого соединены соответственно с входом коммутатора и первым входом схемы

Зо сравнения, второй вход которой подключен к выходу коммутатора, вход распределителя подключен к входу устройства.
