Электрически управляемая катушка переменной индуктивности

Электрически управляемая катушка переменной индуктивности

Иллюстрации

Показать все

Реферат

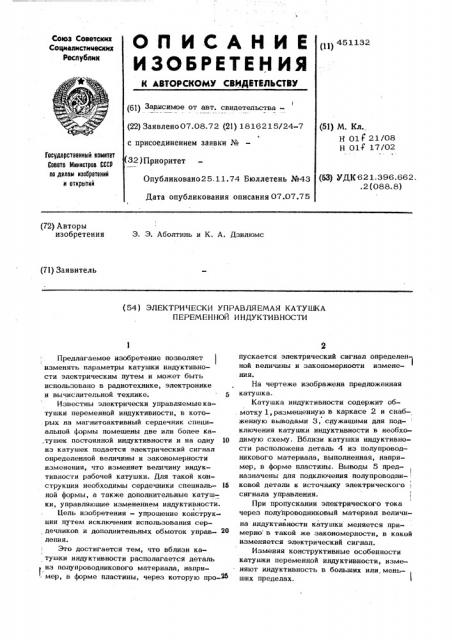

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик (i)) 451132

1 (б1) Зависимое от авт. свидетельства— (22) Заявлено07.08.72 (21) 1816215/24-7 с присоединением заявки № (51) M. Кл.

Н 017 21/08

Н 017 17/02

Гооударстненный комитет

Соната Иинистроа СССР

R0 делам изаоретений и открытий

32) Приоритет (53) УДК 621.396.662. .2 (088.8) Опубликовано25.11.74 Бюллетень №43

Дата опубликования описания 07.07.75 (72) Авторы изобретения

Э. Э. Аболтинь и К. А. Дзилюмс (71) Заявитель (54) ЭЛЕКТРИЧЕСКИ УПРАВЛЯЕМАЯ КАТУШКА

ПЕРЕМЕННОЙ ИНДУКТИВНОСТИ

Предлагаемое изобретение позволяет изменять параметры катушки индуктивности электрическим путем и может быть использовано в радиотехнике, электронике и вычислительной технике. 5

Известны электрически управляемые катушки переменной индуктивности, в которых на магнитоактивный сердечник специальной формы помещены две или более ка.тушек постоянной индуктивности и на одну 10 из катушек подается электрический сигнал определенной величины и закономерности изменения, что изменяет величину индуктивности рабочей катушки. Для такой конструкции необходимы сердечники специаль- 1б ной формы, а также дополнительные катушки, управляющие изменением индуктивности.

Цель изобретения — упрощение конструкции путем исключения использования сер, дечников и дополнительных обмоток управ- З0 ления.

Это достигается тем, что вблизи катушки индуктивности располагается деталь из полупроводникового материала, напри- мер, в форме пластины, через которую про-> пускается электрический сигнал определенной величины и закономерноОти изменеI ния.

На чертеже изображена предложенная катушка.

Катушка индуктивности содержит об. мотку 1, размещенную в каркасе 2 и снабженную выводами 3, служащими для подключения катушки индуктивности в необходимую схему. Вблизи катушки индуктивности расположена деталь 4 из полупроводникового материала, выполненная, например, в форме пластины. Выводы 5 предI назначены для подключения полупроводни- ковой детали к источнику электрического сигнала управления.

При пропускании электрического тока через полупроводниковый материал величина индуктивности катушки меняется примерно в такой же закономерности, в какой изменяется электрический сигнал.

Изменяя конструктивные особенности катушки переменной индуктивности, изменяют индуктивность в больших или,меньших пределах.

461132

Составитель А (руще т.Загребельна3ехред Н.)(анеева Корректор С

Заказ g Q/g Изд. у@, (Тираж 760 Поди

ЦПИИПП Государственного комитета Совета Министров СССР но делам изобретений и открытий

Москва, !13035, Рауновская наб., 4

Преднриятие «Патент», Москва, Г-59, Бережковская наб., 24

Предмет изобретения

Электрически управляемая катушка переменной индуктивности, содержащая обмотку, расположенную в каркасе, о т л ич а ю щ а я с я тем, что, с целью упрощения конструкции путем исключения использования сердечников и дополнитель ных обмоток управления, она снабжена деталью из полупроводникового материала, 5, например пластиной, расположенной вблизи, НЕЕ И У Р правляемой электрическим сигналом.
