Реферат

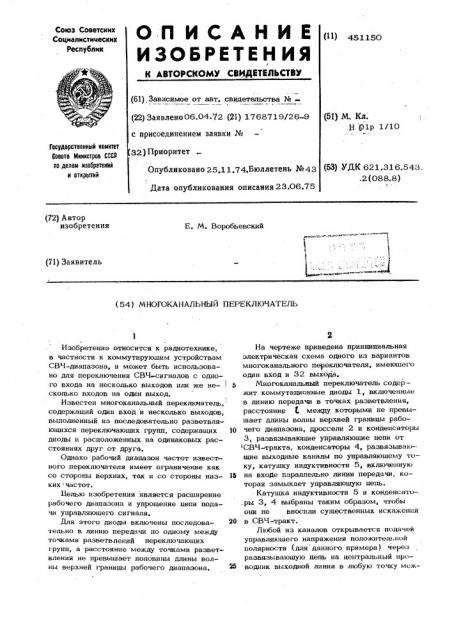

Союз Советских

Социалистических

Республик (11) 45115О (51} М. Кл. ,H Plp 1/10

Гасударственный комитет

Совета Министров СССР оо делам нзооретеннй и открытий (72) Автор изобретения

Е. М. Воробьевский

Ч

\ (71) Заявитель

На чертеже приведена принципиальная электрическая схема одного из вариантов многоканального переключателя, имеющего один вход и 32 выхода.

Многоканальный переключатель содер— жит коммутационные диоды 1, включенные в линию передачи в точках разветвления, расстояние L межпу которыми не превышает длины волны верхней границы рабочего диапазона, дроссели 2 и конденсаторы

3, развязываюшие управляюшие цепи от СВЧгракта, конденсаторы 4, развязывающие выходные каналы по управляющему току, катушку индуктивности 5, включенную на входе параллельно линии передачи, которая замыкает управляющую цепь.

Катушка индуктивности 5 и конденсато.ры 3, 4 выбраны таким образом, чтобы они не вносили существенных искажений в СВЧ-тракт.

Любой из каналов открывается подачей управляюшего напряжения положительной полярности (для данного примера) через развязываюшую цепь на центральный проводник выходной линии в любую точку межОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61),Зависимое от авт. свидетельства ¹â€” (22) Заявлено 06.04 72 (21) 1768719l26-9 с присоединением заявки №

32) Приоритет

Опубликовано 25.11.74.Бюллетень ¹ 43

Дата опубликования описания 23.06.75 (54) МНОГОКАНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Изобретение относится к радиотехнике, в частности к коммутирующим устройствам

СВЧ вЂ” диапазона, и может быть использовано для переключения СВЧ-сигналов с одного входа на несколько выходов или же не- 5 сколько входов на один выход.

Известен многоканальный переклточатель., содержащий один вход и несколько выходов, выполненный из последовательно разветвляющихся переключающих групп, содержащих 10 диоды и расположенных на одинаковых расстояниях друг от друга.

Однако рабочий диапазон частот известного переключателя имеет ограничение как со стороны верхних, так и со стороны низ- та ких частот

Белью изобретения является расширение рабочего диапазона и упрощение цепи подачи управляющего сигнала.

Лля этого диоды включены последовательно в линию передачи по одному между точками разветвлений переключающих групп, а расстояние между точками разветвления не превышает половины длины вол— ны верхней границы рабочего диапазона. (53) УДК 621.316.543. .2 (088.8) :45115O ду конденсаторами 4 и коммутационными диодами 6.

Ток, переходящий через соответствующие шесть диодов соответствующего канала, переводит их из состояния высокого импеданса в состояние, при котором сопротивление диода становится значительно меньшим, чем волновое сопротивление передающей линии и потери в этом канале для СИЧ-сигнала становятся незначительными. Таким образом, диоды этого канала, открытые управляющим сигналом, пропускают СВЧ-сигнал с минимальными потерями на соответствующий выход, в то время как остальные выходы отключены закрытыми диодами, Подобным образом может быть построен переключатель на любое число выходных каналов.

Предмет. изобретения

Многоканальный переключатель, содержащий один вход и несколько выходов, выполненный из последовательно разветвляющихся переключающих групп, содержащих диоды и расположенных на одинако)p вых расстояниях друг от друга, о т л ич а ю шийся тем, что, с целью расширения рабочего диапазона и упрощения цепи подачи управляющего сигнала, диоды включены последовательно в линию передад чи по одному между точками разветвления переключающих групп, а расстояние между точками разветвления не превышает половины длины волны верхней границы рабочего диапазона.
