Способ затягивания в эластичную оболочку жгута проводов

Способ затягивания в эластичную оболочку жгута проводов

Иллюстрации

Показать все

Реферат



м с

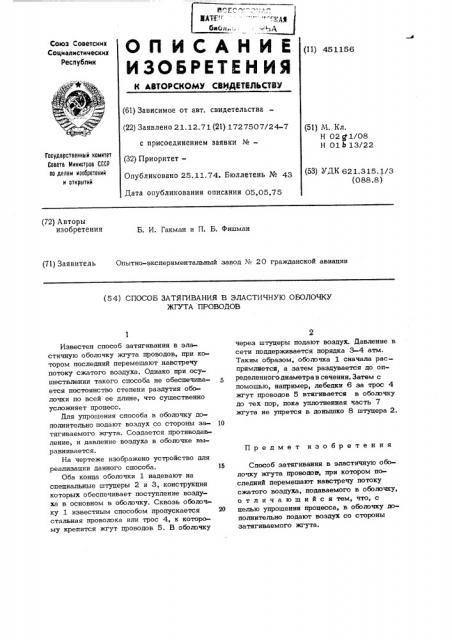

О П И С А Н И Е p>) 451ыв

ИЗОБРЕТЕ Н ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 21. 12.71 (21) 1727507/24-7 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 25.11.74. Бюллетень № 43

Дата опубликования описания 05.05.75 (51) М. Кл.

Н 02 g l/08

Н 01 Ь 13/22

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.315. 1/3 (088.8) (72) Авторы изобретения

Б. И. Гакман и П. Б. Фишман (71) Заявитель Опытно-экспериментальный завод ¹ 20 гражданской авиации (54) СПОСОБ ЗАТЯГИВАНИЯ В ЭЛАСТИЧНУЮ ОБОЛОЧКУ

ЖГУТА ПРОВОДОВ

Предмет изобретения

Известен способ затягивания в эластичную оболочку жгута проводов, при котором последний перемешают навстречу потоку сжатого воздуха. Однако при осуществлении такого способа не обеспечивается постоянство степени раздутия оболочки по всей ее длине, что сушественно усложняет процесс.

Для упрошения способа в оболочку дополнительно подают воздух со стороны затягиваемого жгута. Создается противодавление, и давление воздуха в оболочке выравнивается.

На чертеже изображено устройство для реализации данного способа.

Оба конца оболочки 1 надевают на специальные штуцеры 2 и 3, конструкпия которых обеспечивает поступление воздуха в основном в оболочку. Сквозь оболочку 1 известным способом пропускается стальная проволока или трос 4, к которому крепится жгут проводов 5. В оболочку

2 через штуцеры подают воздух. Давление в сети поддерживается порядка 3-4 атм.

Таким образом, оболочка 1 сначала распрямляется, а затем раздувается до определенного диаметра в сечении. Затем с помошью, например, лебедки 6 за трос 4 жгут проводов 5 втягивается в оболочку до тех пор, пока уплотненная часть 7 жгута не упрется в донышко 8 штуцера 2.

15 Способ затягивания в эластичную оболочку жгута проводов, при котором последний перемешают навстречу потоку сжатого воздуха, подаваемого в оболочку, о т л и ч а ю ш и и с я тем, что, с

20 пелью упрошения процесса, в оболочку дополнительно подают воздух со стороны затягиваемого жгута.
