Преобразователь аналогового сигнала в частоту следования импульсов

Преобразователь аналогового сигнала в частоту следования импульсов

Иллюстрации

Показать все

Реферат

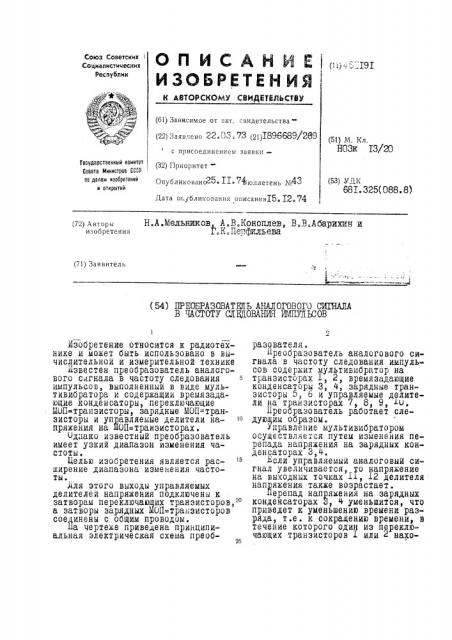

О П И - А Н Й Е I рц"-.-ти

ИЗОБРЕТЕН ИЯ j

Союз Советских

Социалистиыеских

Республик

К АВТОРСКОМУ СВИДЕУЕЛЬСУВУ (61) Зависимое от авт, cíèäeòåëüñòâà (22) Заявлено 22.0З: 73 (21)I896689/289 с присоединением заявки— (32) Приоритет (51) М. Кл.

БОЗЕ ХЗ/20

Государственный комитет

Совета Министров СССР по делам кзооретеннй н открытнй бюллетень ) е4З (5З) УдК

681.З25(088.8) дата or.óáëèêîíàíèr. описанияХ5 I2. 74

Н.А Лельников A.Â.Êîíoïëåâ, H.В.Абарихин и

Поттфиль ева (72) Авторы изобретения (71) Заявитель (54) ПРЕОБРАЗОВАТЕЛЬ АНАЛОГОВОГО (,И?НАЛА

В ИСТОТУ СЛ1ЦОВАНИЯ ИМП5ЧЬСОВ

Изобретение относится к радиотехнике и может быть использовано в вычислительной и измерительной технике

Известен преобразователь аналогоаого сигнала в частоту следования импульсов, выполненный в виде мультивибратора и содержащии времязадающие конденсаторы, переключающие

ЫОП=транзисторы, зарядные МОП=транзисторы и управляемые делители напряжения на ИОП=транзисторах . ()д11ако известный преобразователь имеет узкий диапазон изменения чаСТо Tbl, 0елью изобретения является расширение диапазона изменения частоты. ,цля этого выходы управляемых делителей напряжения подключены к затворам переключающих транзисторов," а затворы зарядных МОП=тра11зисторов соединены с общим проводом. а чертеже приведена принципиальная электрическая схема преобразователя.

Преобразователь аналогового сигнала в частоту следования импульсов содержит мультивибратор на транзисторах 1, 2, времязадающие конденсаторы 3, 4, зарядные транзисторы 5, б и управляемые делители на трайзисторах 7, 8, 9, О .

Преобразователь работает следую@им образом.

Управление мультивибратором осуществляется путем изменения перепада напряжения на зарядных конденсаторах 3,4. сли управляемый аналоговый сигнал увеличивается, То напряжение на выходных точках 1, Z2 делителя напряжения также возрастает . перепад напряжения на зарядных конденсаторах 3, Ч уменьшится, что приведет к уменьшению времени разряда, т.е . к сокращению времени, в течейие которого один из переключающих транзисторов I или нахо45П9?

3 дится в закрытом состоянии. 1аким образом, частота генерации увеличивается .

"ри уменьшении управляющего сигнала происходит обратное, и часто та генерации снижается.

Преобразователь аналогового сигнала в частоту следования импульсов, выполненный в виде мультивибратора и содержащий времязадающие

8xod

ЯыюР

Составитель @»ДР ИН Гехред Т емаКСИМОЗЯ Корр кт р

" К:Ъиньковс

Изд. 1 й,5Ù Т аж ираж

Подписное

Заказ

ЦНИИПИ Государственного комитета Совета М р а овета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-, р

Г-59 Бережковская наб., 24

ПРЕДМЕТ ИЗОБРКИНИЯ

4 конденсаторы,переключй ие МОП=транзисторы, зарядные МОП=транзисторы и правляемые делители напряжения на

ОП=транзисторах, о т л и ч а юшийся тем, что, с целы рас5. ширения диапазона изменения частоты, выходы управляемых делителей найряжения подключены к затворам переключающих транзисторов, а затворы зарядных йОП=транэисторов соединены с общим проводом.
