Устройство для автоматического управления корректором частотных характеристик

Устройство для автоматического управления корректором частотных характеристик

Иллюстрации

Показать все

Реферат

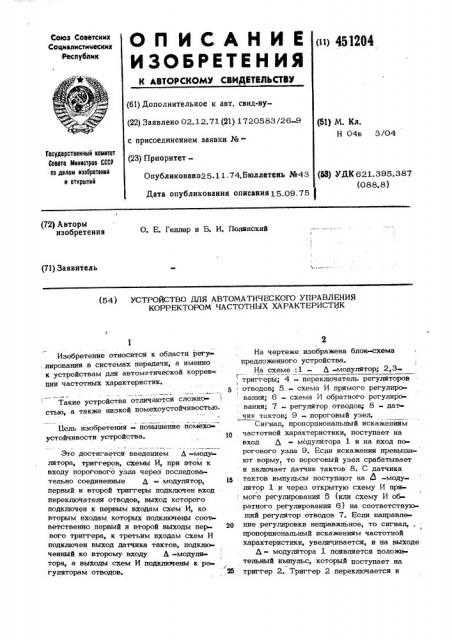

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 451264 (61) Дополнительное к авт. свид-ву(22) Заявлено 02. 12.71 (21) 1720583/26-9 (51) N. Кл.

Н 04в 3/04 с присоединением заявки №(23) ПриоритетГосударственный комитет

Совета Министров СССР по делан изобретений и открытий (бЗ) УДК 621.395.387 (088,8) Опубликовано25. 11. 74,Бюллетень №43

Дата опубликования описания 15.09.75 (72) Авторы изобретения

О. Е. Геллер и Б. И. Полянский (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

КОРРЕКТОРОМ ЧАСТОТНЫХ ХАРАКТЕРИСТИК

На чертеже изображена блок-схема предложенного устройства.

На схеме:1 — Q -модулятор; 2,3Г

Это достигается введением Ь -Mopy лятора, триггеров, схемы И, при атом к входу порогового узла через последовательно соединенные д - модулятор, 1а первый и второй триггеры подключен вход переключателя отводов, выход которого подключен к первым входам схем И, ко вторым входам которых подключещы соответственно первый и второй .выходы первого триггера, к третьим входам схем И подключен выход датчика тактов, подключенный ко второму входу Ь -модулятора, а выходы схем И подключены к ре. l гулиторам отводов. 25

Изобретение относится к области регу» пирования в системах передачи, а именно к устройствам для автоматической коррек-. ции частотных характеристик.

Такие устройства отличаются сложностью, а также низкой помехоуСтойчивостью.

Бель изобретения - повышение помехэ» устойчивости устройства. 10 триггеры; 4 — переключатель регуляторов, отводов; 5 — схема И прямого регулирования; 6 - схема И обратного регулирования; 7 — регулятор отводов; 8 - дат чик тактов; 9 » пороговый узел.

Сигнал, пропорциональный искажениям частотной характеристики, поступает на вход Д вЂ” модулятора 1 и на вход порогового узла 9. Если искажения превышают норму, то пороговый узел срабатывает и включает датчик тактов 8, С датчика

: тактов импульсы поступают на Й -модулятор 1 и через открытую схему И пря мого регулирования 5 (или схему И обратного регулирования 6) на соответствуюший регулятор отводов 7. Если направление регулировки неправильное, то сигнал, 1 пропорциональный искажениям частотной характеристики, увеличивается, и на выходе

Д - модулятора 1 появляется положительный импульс, который поступает на триггер 2. Триггер 2 переключается и

451204

Подписное

Тираж 678

Предприятие «Патент», Москва, Г.59, Бережковская наб., 24 открывает схему И обратного регулирова.ния 6 (или схему И поямого регулирования

5) регулятора отводов 7 (меняется направление регулировки). При правильном направлении регулировки сигнал, пропорциональный искажениям частотной характеристики, уменьшается, при этом на выходе

Q,-ìîäóësòîðà 1 появляются отрицательные импульсы, на которые триггер 2 не реагирует..

Если сигнал, пропорциональный иска 1кениям частотной характеристики, не из . меняется, то на выходе Q — модулятора

1 появляется последовательность разнополярных импульсов, триггер 2 переключается и управляет триггером 3, который переключает переключатель регуляторов отводов 4 на следуюший регулятор. Аналогично регулировка осушествляется IIo всем отводам до тех пор, пока искажения не достигнут нормы, при этом пороговый узел 9 возврашается в исходное состояние, и регулировка прекрашается.

Заказ g g5"Я Изд. eg/Igw

Предмет изобретения

Устройство для автоматического управления корректором частотных характеристик систем передачи, содержашее переключатель регуляторов отводов, регулятор отводов и последовательно соединенные дат чик тактов и пороговый узел, вход последнего является входом устройства, о т л ич а ю ш е е с я тем, что, с целью повышения помехоустойчивости, введены -модулятор, триггеры, схемы И, регулятор отводов, при этом к входу порогового узла через последовательно соединенные Ь - модулятор, первый и втс-! рой триггеры подключен вход переключа тели регуляторов отводов, выход которого подключен к первым входам схем И, ко вторым входам которых подключены соответственно первый и второй выходы первого триггера, к третьим входам схем И подключен выход датчика тактов, подключенный ко второму входу - модулятора, а выходы схем И подключены к регуляторам отводов.
