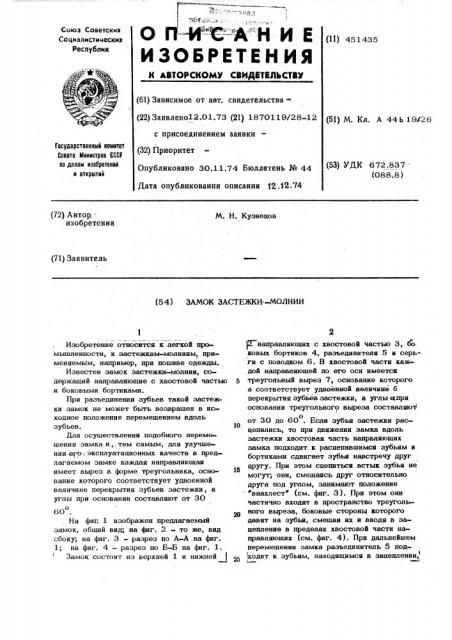

О П-ММ-:- ""А Н И Е

Союз Советских

Социалистических

Республик (11) 45 1435

ИЗОБРЕТЕН ИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства(22) Заявлено12.01.73 (21} 1870119/28-12 с присоединением заявки

Государственный номнтет

Совета Мнннстрав СССР ов делам мзасретеннй м отнрытмй (32) Приоритет

Опубликовано 30.11.74 Бюллетень № 44

Дата опубликования описания 12.12.74 (53) УДК 672.837 (088.8) (72) Автор, . изобретения

М. Н. Кузнецов (71) Заявитель (54) ЗАМОК ЗАСТЕЖКИ=МОЛНИИ

Р направляющих с хвостовой частью 3, бо. ковых бортиков 4, разъединителя S и серьги с поводком 6. В хвостовой части каж.дой направляюшей по его оси имеется треугольный вырез 7, основание которого а соответствует удвоенной величине б перекрытии зубьев застежки, а углы илри основании треугольного выреза составляю1|

1 о

10. от 30 до 60 . Если зубья застежки расцепились, то при движении замка вдоль застежки хвостовая часть напрвляюших замка подходит к расцепившимся зубьям и бортиками сдвигает зубья навстречу друг другу. При этом сцепиться встык зубья не могут; они, смещаясь друг относительно друга под углом, занимают положение внахлест (см. фиг. 3). При этом они частично входят в пространство треугольного выреза, боковые стороны которого давят на зубья, смешан их и вводя в зацепление в пределах хвостовой части направляюших (см. фиг. 4). При дальнейшем перемешении замка разъединитель 5 под ходит к зубьям, находяшимся в зацеплении, 1

Изобретение относится к легкой цромышленности, к застежкам-молниям, применяемым, например, при пошиве одежды.

Известен замок застежки-молнии, содержаший направлятошие с хвостовой частью и боковыми бортиками.

При разъединении зубьев такой застежки замок не может быть возвращен в исходное положение перемешением вдоль зубьев. ,|".(ля осуществлении подобного перемещения замка и,. тем самым, для улучшения.его;эксплуатационных качеств в предлагаемом замке каждая направляющая имеет вырез в форме треугольника, осно ванне которого соответствует удвоенной величине перекрытия зубьев застежки, а углы при основании составляют от 30

На фиг. 1 изображен предлагаемый замок, обший вид; на фиг. 2 - то же, вид сбоку; на фиг. 3 — разрез по А-А на фиг.

1; на фиг. 4 — разрез по Б-Б на фиг. 1.

Замок состоит из верхней 1 и нижней (51) М. Кл. А 44Ь 19726

451435 р гкьединяет их, и обе половины застежкимолции свободно выходят со стороны поводка замка, 1! р ед мет изобретения

Змюк застежки-молнии, содержащий направляющие с хвостовой частью и боковыми бортиками, о т л и ч а ю щ и йс я тем, что, с целью улучшения его эксплуатационных качеств, каждая направ ляю5 щая в хвостовой части имеет вырез в форме треугольника, основание которого соот ветствует удвоенной величине перекрытия зубьев застежки.а углы при основании о составляют от ЗО до 60
