Способ модификации полиорганосилазанов

Способ модификации полиорганосилазанов

Иллюстрации

Показать все

Реферат

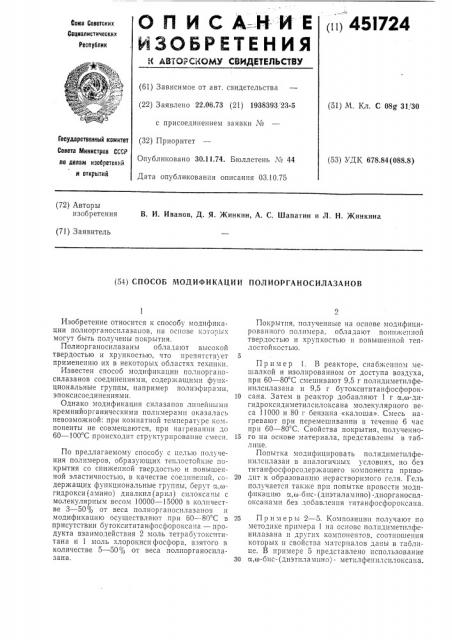

ОП ИСАЙИ Е

ИЗОБРЕТЕН ИЯ

1н1 45l724

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 22.06.73 (21) 1938393, 23-5 с присоединением заявки Хо (51) М. Кл. С 08@ 31, 30

Опубликовано 30.11.74. Бюллетень М 44

Дата опубликования описания 03.10.75 (53) УДК 678.84(088.8) ло делам изобретений и открытий (72) Авторы изобретения

В, И. Иванов, Д. Я. Жинкин, А. С. Шапатин и Л. Н. Жинкина (71) Заявитель (54) СПОСОБ МОДИФИКАЦИИ ПОЛИОРГАНОСИЛАЗАНОВ

Государствениык комитет (32) Приоритет

Совета Мииистров CCCP

Изобретение относится к способу модификации полиорганосилазанов, 1i2 основе кото,ых могут быть получены покрытия.

Полиорганосилазаны обладают высокой твердостью и хрупкостью, что препятствует применению их в некоторых областях техники.

Известен способ модификации полиорганосилазанов соединениями, содержащими функциональные группы, например полиэфирами, эпоксисоединениями.

Однако модификация силазапов линейными кремнийорганическими полнмерамп оказалась невозможной: при комнатной температуре компоненты не совмещаются, при нагреванин до

60 — 100 С происходит структурирование смеси.

По предлагаемому способу с целью получения полимеров, образующих теплостойкпе покрытия со сниженной твердостью и повышенной эластичностью, в качестве соединений, ссдержащих функциональные группы, оерут о.,огидрокси(амино) диалкил(арил) силоксаны с молекулярным весом 10000 — 15000 B количестве 3 — 50 /с от веса полиоргапосилазанов и модификацию осуществляют при 60 — 80 С в присутствии бутоксититанфосфороксана — продукта взаимодействия 2 моль тетрабутоксититана и 1 моль хлорокисифосфора, взятого в количестве 5 — 50 Я, от веса полпорганосплазана.

Покрытия, полученные на основе модифицированного полимера, обладают пониженной твердостью н хрупкостью н повышенной тепло стой ко стью.

Пример 1. В реакторе, снабженном мешалкой и изолированном от доступа воздуха, прп 60 — 80 С смешивают 9,5 г полпдиметилфеннлсилазана и 9,5 г бутоксититанфосфорок10 сана, Затем в реактор добавляют 1 г м,о-дигидроксиднметилсилоксана молекулярного веса 11000 и 80 г бензина «калоша». Смесь нагревают при перемешиванни в течение 6 час прн 60 — 80 С. Свойства покрытия, полученно15 го на основе материала, представлены в таблицее.

Попытка модифицировать полидиметилфенилсилазан в аналогичных условиях, но без титанфосфорсодержащего компонента приво20 дпт к образовашпо нерастворимого геля. Гель получается также прн попытке провести мОдификацию а,ь-бис- (дпэтилампно) -дпорганосплоксанами без добавления титанфосфороксана.

25 П р и м ер ы 2 — 5. Композиции получают по методике примера 1 па основс полндиметплфеннлазана и других компонентов, соотношения которых и свойства материалов даны в таблице. В примере 5 представлено использование

30 я,(о-бис-(диэтилампно) - метилфеннлсилоксана.

451724

Пример 6. Композицию получают на основе полидиметилфенилсилазана (18,4 r), титанфосфорсодержащего компонента (0,6 r) и

1 г а,а-дигидроксидиметилсилоксана молекулярного веса 1100 (1 г) в среде толуола.

Пример 7. В качестве основы композиции используют полидиметилвинилсилазан (19 г) и а,а-дигидроксидиметилсилоксан (1 г) молекулярного веса 11000. В среде бензина или бензола без добавки титанфосфорсодержащего компонента получают гель; с добавкой последнего (0,6 г) получают однородную лакэобразующую композицию.

С целью сравнения в таблице приведены под пунктами а, б, в свойства покрытий, получаемых из немодифицированных и непластифицированных силазанов.

Свойства покрытий на основе немодифицированных и модифицированных полиорганосилазанов

Свойства покрытия по стали

Силоксан

Снлазан, r

Растворитель, г

Примечание о

Я

О3 к

p v са

v < о> v

Ф

+v

oг о

1 о

Формула

Полидиметилфенилсилазлн 9,5

НО(Я1(СН3)гО) дН 1 1000 1

9,5

0,40

250/4

Бензин ,калоша"

То же

0,21

0,082

0,38

0,35

1100 10

142000 1

11000 1

5,0

9,5

0,6

9,5

5,0

9,5

18,4

9,5

250/3

250/4

250/6

250/6

НО(Я1(СНэ)гО)„Н

HO(S1(CHe),О)„Н

HO(S1(CHз)гО)„Н (СгНь)г1Ч (S1CHeCs HeO) и. (СгН,) г1ЧЯСНзС,Нг

То же

То же

То же

То же

То же

То же

28000

Тол уол

Полидиметилфенилсилазан 20

То же 10,0

К примерам

1 — 5

0,68

250/2

Бензин 80 ,калоша"

То же 80

7й

250/2

0,85

10,0

К примерам

1, 2, 3, 5

К примеру

То же 80

250/3

0,71

19,0 1,0

7в То же

Предмет изобретения

Способ модификации полиорганосилазанов соединениями, содержащими функциональные группы, при нагревании, отличающийся тем, что, с целью получения полимеров, образующих теплостойкие покрытия со сниженной твердостью и повышенной эластичностью, в качестве соединений, содержащих функциоСоставитель В. Комарова

Редактор К. Вейсбейн Техред Н. Куклина Корректор Е. Рогайлнна

Заказ 2221/! Изд. № 1640 Тираж 559 Подписное

UHHHIIH Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., л. 4/5

Типография, пр. Сапунова, 2!

° Ж Qj

Cl Ж

f» s г;

С4 р

„о г, оо p v

< м

g v о о еазом

Ф Ж г о

1г о

Ю

v вой

cps .х о,о оО нальные группы, берут а,а-гидрокси(амино) диалкил (арил) силоксаны с молекулярным весом 10000 — 15000 в количестве 3 — 50% от веса полиорганосилазанов и модификацию осуществляют при 60 — 80 С в присутствии продукта взаимодействия 2 моль тетрабутоксититана и

1 моль хлорокиси фосфора, взятого в количестве 5 — 50% от веса полиорганосилазана.
