Сталь
Патент 451789
Авторы
Классы МПК
Сталь
Иллюстрации
Реферат

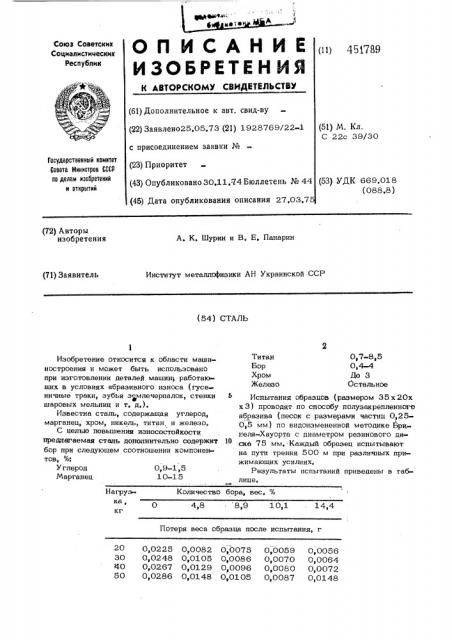

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (11) 451789 (61) Дополнительное к авт. свид-ву (22) Заявлено25,05,73 (21) 1928769/22-1 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.11,74 Бюллетень № 44 (45) Дата опубликования описания 27,03.7 (51) М. Кл.
С 22с 39/30
Гасударственный комитет
Совета Министров СССР по делам изооретений и открытий (53) УДК 669,018 (088.8) (72) Авторы изобретения
А, К. Шурин и В. E. Панарин
Институт металлофизики AH Украинской CCP (71) Заявитель (54) СТАЛЬ
0,7-8,5
0,4-4
До 3
Остальное
Титан
Бор
Хром
Железо
Нагрузка, кг
Количество 8,9 10,1
4,8
l4,4
Потеря веса образца после испытания, г
НО
Оэ0225 Ов0082 Ое0075
0,0248 0,01 05 0,0086
0,0267 0,0129 0,0096
0,0286 0,0148 0,01 05
0,0059
0,0070
0,0080
0,0087
0,0056
0,0064
0,0072
0,0148
Изобретение относится к области маши» ностроения и может быть использовано при изготовлении деталей машин работающих в условиях абразивного износа (гусеничные траки, зубья з млечерпалок, стенки шаровых мельниц и т. д.).
Известна сталь, содержащая углерод, марганец, хром, никель, титан и железо, С целью повышения износостойкости предлагаемая сталь дополнительно содержит бор при следующем соотношении компонентов, %:
Углерод 0,9-1,5
Марганец 10-15
Испытания образцов (размером 35х20х х 3) проводят по способу полузакрепленного абразива (песок с размерами частиц 0,250,5 мм) по видоизмененной методике Бри; неля-Хауорта с диаметром резинового диска 75 мм. Каждый образец испытывают на пути трения 500 м при различных прижимаюших усилиях.
Результаты испытаний приведены в таблице. бора, вес. %
w T у,е
45 1 789" с.остави renb Г». l lерекатова
Редактор Е. Шепелева Техред Т. Курилко
Корректор Н, Аук
Изд. М 101 Тираж «20 Подписное
Заказ
ЦНИИГ!И Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 113035, Раушская наб., 4
11редприятие «Патент», Москва, Г-59, Ьережковская наб., 24
Предмет изобретения 1
С таль, с одержашая углерод, марганец, хром, титан и железо, о т л и ч а юш а я с я тем, что, с целью повышения износостойкости, она дополнительно содержит бор при следующем соотношении компонентов, %;
Углерод
Марганец
Титан
Бор
Хром
Железо
0,9-1,5
10-15
0,7-8, 5
0,4-4
l1o 3
Ос таль ное
