Реферат



Союз Советских

Социал истимеских

Республик

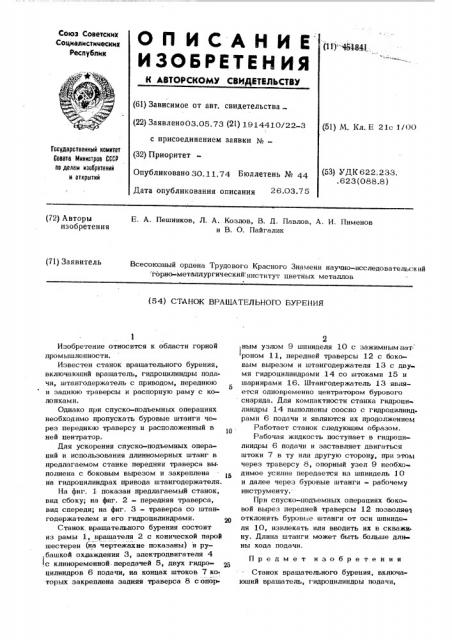

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено03.05. 73 (21) 1914410/22-3 (51) М. Кл. Е 21с 1/00 с присоединением заявки те

Государственный комитет

Соввта 1йинистров СССР оо делам иэооретений и открытий (32) Приоритет

Опубликовано 30,11.74 Бюллетень № 44

Дата опубликования описания (53) УДК 622.233. . 623 (088.8) (72) Авторы изобретения

F.. А. Пешников, Л. А. Козлов, В. Д. Павлов, А. И. Пименов и В. О. Пайгалик (71) Заявитель

Всесоюзный ордена Трудового Красного Знамени научно-исследовательский горно-металлургический институт цветных металлов (54) СТАНОК ВРАЩАТЕЛЬНОГО БУРЕНИЯ

Изобретение относится к области горной промышленности.

Известен станок вращательного бурения, включающий вращатель, гидроцилиндры подачи, штангодержатель с приводом, переднюю и заднюю траверсы и распорную раму с колонками.

Однако при спуско-подъемных операциях необходимо пропускать буровые штанги через переднюю траверсу и расположенный в ней центратор.

Для ускорения спуско-подъемных операций и использования длинномерных штанг в предлагаемом станке передняя траверса вы. полнена с боковым вырезом и закреплена на гидроцилиндрах привода штангодержателя.

На фиг. 1 показан предлагаемый станок, вид сбоку; на фиг. 2 — передняя траверса, вид спереди; на фиг, 3 — траверса со штан годержателем и его гидроцилиндрами. 20

Станок вращательного бурения состоит из рамы 1, вращателя 2 с конической парой шестерен (на чертежахне показаны) и рубашкой охлаждения 3, электродвигателя 4 ! с клиноременной. передачей 5, двух гидроцилиндров 6 подачи, на концах штоков 7 ко. торых закреплена задняя траверса 8 сопорным узлом 9 шпинделя 10 с зажимнымпат ! роном 11, передней траверсы 12 с боковым вырезом и штангодержателя 13 с двумя гидроцилиндрами 14 со штоками 15 и шарнирами 16. Штангодержатель 13 яытяется одновременно центратором бурового снаряда. Для компактности станка гидроцилиндры 14 выполнены соосно с гидроцилиндрами 6 подачи и являются их продолжением

Работает станок следующим образом.

Рабочая жидкость поступает в гидроцилиндры 6 подачи и заставляет двигаться штоки 7 в ту или другую сторону, при этом через траверсу 8, опорный узел 9 необходимое усилие передается на шпиндель 10 и далее через буровые штанги — рабочему инструменту..

При спуско-подъемных операциях боковой вырез передней траверсы 12 позволяет отклонять буровые штанги от оси шпинделя 10, извлекать или вводить их в скважи. ну. Длина штанги может быть больше дли ны хода подачи.

Предмет изобретения

Станок вращательного бурения, включающий вращатель, гидроцилиндры подачи, 3 штангодержатель с приводом, переднюю и заднюю траверсы, распорную раму с колон ками, о т л и ч а ю ш и и с я тем, что, с пелью ускорения спуско-подъемных опера.1

451841 ций и использования длинномерных штанг, передняя траверса выполнена с боковым вырезом и закреплена на гидроцилиндрах привода штангодержателя

451841
