Крестово-кулисная муфта

Крестово-кулисная муфта

Иллюстрации

Показать все

Реферат

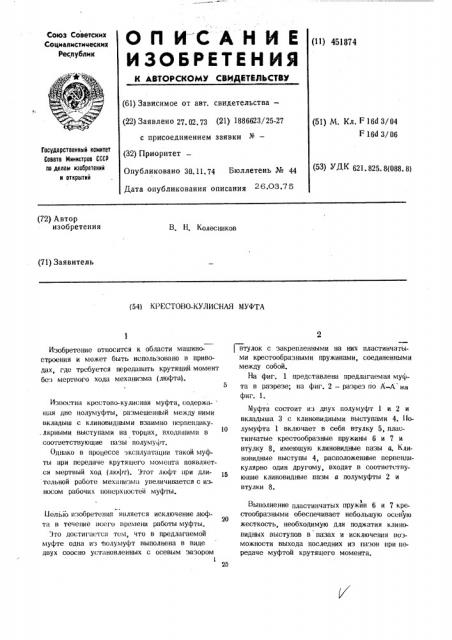

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 451874 (61) Зависимое от авт. свидетельства— (22) Заявлено 27. 02. 73 (21) 1886623/25-27 с присоединением заявки Ж— (32) Приоритет

Опубликовано 30.11. 74 Бюллетень № 44

Дата опубликования описания (51) М. Кл. F16d 3/04

16d 3/06

Государственный камнтет

Саввтв Мнннатрав СССР оо делам нзааретеннй и открытий (72) Автор изобретения

В. Н. Колесников (71) Заявитель (54) КРЕСТОВО-КУЛИСНАЯ МУФТА

2 втулок с закрепленными на них пластинчатыми крестообразными пружинами, соединенными между собой.

На фиг. 1 представлена предлагаемая муфта в разрезе; на фиг. 2 — разрез bio А-А на фиг. 1.

Муфта состоит из двух полумуфт 1 и 2 и вкладыша 3 с клиновидными выступами 4. Iloлумуфта 1 включает в себя втулку 5, пластинчатые крестообразные пружины 6 и 7 и втулку 8, имеющую клиновидные пазы а. Клиновидные выступы 4, расположенные перпендикулярно один другому, входят в соответствующие клиновидные пазы а полумуфты 2 и втулки 8.

l

Выполнение пластинчатых пружин 6 и 7 крестообразными обеспечивает небольшую осевую жесткость, необходимую для поджатия клиновидных выступов в пазах и исключения возможности выхода последних из пазов при передаче муфтой крутящего момента.

Изобретение относится к области машиностроения и может быть использовано в приводах, где требуется передавать крутящий момент без мертвого хода механизма (люфта).

Известна крестово-кулисная муфта, содержа- щая две полумуфты, размещенный между ними вкладыш с клиновидными взаимно перпендику.лярными выступами на торцах, входящими в соответствующие пазы полумуфт.

Однако в процессе зксплуатации такой муфты нри передаче крутящего момента появляется мертвый ход (люфт). )тот люфт при длителыюй работе механизма увеличивается с износом рабочих поверхностей муфты.

11ельто изобретения является исключение люф20 тн в течение всего времени работы муфты. .)то достигается тем, что в предлагаемой муфте одна из тюлумуфт выполнена в виде двух соосно установленных с осевым зазором !

25 (53) УДК 621. 825. 8(088. 8) 45187.4

Предмет изобретения

Крестово-кулисная муфта, содержащая две полумуфты, размещенный между ними вкладыш с клиновидными взаимно перпендикулярными выступами на торцах, входящими в соответствующие пазы полумуфт, опиичаюцался тем, что, с целью исключения люфта, одна из по-, лумуфт выполнена в виде двух установленных с осевым зазором втулок с закрепленными на них пластинчатыми крестообразными пружинами, соединенными между собой., 451874

Составитель И Делянов

Редактор Ц Cyxanosa Техред Корректоры.

Изд. ¹ / /g Тираж 875

Подписное

Заказ Я 7

Предприятие «Патент>, Москва, Г-59, Бережковская наб., 24

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4
