Искательная головка к ультразвуковому дефектоскопу

Искательная головка к ультразвуковому дефектоскопу

Иллюстрации

Показать все

Реферат



а

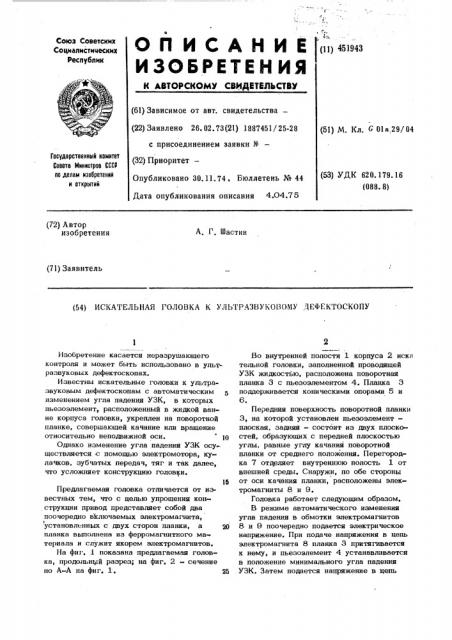

О Il И С А Н И Е (и>45194з

ИЗОБРЕТЕНИЯ г

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 26. 02. 73(21) 1887451/25-28 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 30.11. 74. Бюллетень № 44 (51) М. Кл. G Oln,29/04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 620.179.16 (088. 8) Дата опубликования описания 4.О4.75 (72) Автор изобретения

А. Г. Шастин (71) Заявитель (54) ИСКАТЕЛЬНАЯ ГОЛОВКА К УЛЬТРАЗВУКОВО 11У ДЕФЕКТОСКОПУ

Изобретение касается неразрушающего контроля и может быть использовано в ультразвуковых дефектоскопах.

Известны искательные головки к ультразвуковым дефектоскопам с автоматическим изменением угла падения УЗК, в которых пьезоэлемент, расположенный в жидкой ванне корпуса головки, укреплен на поворотной планке, совершающей качание или вращение относительно неподвижной оси. 10

Однако изменение угла падения УЗК осуществляется .с помощью электромотора, кулачков, зубчатых передач, тяг и так далее, что усложняет конструкцию головки.!

Предлагаемая головка отличается от известных тем, что с целью упрощения конструкции привод представляет собой два поочередно включаемых электромагнита, I установленных с двух сторон планки, а р) планка выполнена из ферромагнитного материала и служит якорем электромагнитов.

На фиг. 1 показана предлагаемая головка, продольный разрез; на фиг, 2 - сечение по А-А на фиг. 1. 25

Во внутренней полости 1 корпуса 2 иска тельной головки, заполненной проводящей

УЗК жидкостью, расположена поворотная планка 3 с пьезоэлементом 4. Планка 3 поддерживается коническими опорами 5 и

6.

Передняя поверхность поворотной планки

3, на которой установлен пьезоэлементплоская, задняя — состоит из двух плоскостей, образующих с передней плоскостью углы, равные углу качания поворотной планки от среднего положения. Перегородка 7 отделяет внутреннюю полость 1 от внешней среды, Снаружи, по обе стороны от оси качания планки, расположены электромагниты 8 и 9.

Головка работает следующим образом, В режиме автоматического изменения угла падения в обмотки электромагнитов

8 и 9 поочередно подается электрическое напряжение. При подаче напряжения в цепь электромагнита 8 планка 3 притягивается к нему, и пьезоэлемент 4 устанавливается в положение минимального угла падения

УЗК. Затем подается напряжение в цепь

451943

Составитель Н РоВ

ТехРед .ПодУРУшнна корректор

Редактор O.Юркова

Заказ И,. м./Я

Тираж Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР ио делам изобретений и открытий

Москва, 113035, Раушская иаб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24, электромагнита 9, e электромагнит 8 от . ключается. Планка 3 поворачивае гся, и

; пьзоэлемент 4 устанавливается в положе; ние максимальной величины угла падения.

Частота и скорость качания поворотной . 5 ;

-. планки определяются частотой, амплитудой ..: и формой импульсов электрического напря,.":. жения.

Предмет изо ретения —.. — — +

Искательная головка к ультразвуковому; 10( дефектоскопу, содержащая корпус с полостью

;заполненной проводящей ультразвукоВые ко.. лебания жидкость, расположенную в полости поворотную планку с приводом и пьезоэлве:

;мент,; укрепленный на планке, о т л и ч а« ю щ а я с.я тем, что, с целью упрощения,конструкции, привод представляет собой два поочередно включаемых электромагнита, ;установленных с двух с корон планки, а мланка выполнена из ферромагнитного мате

lpmaaa и служит якорем электромагнитов,
