Реферат

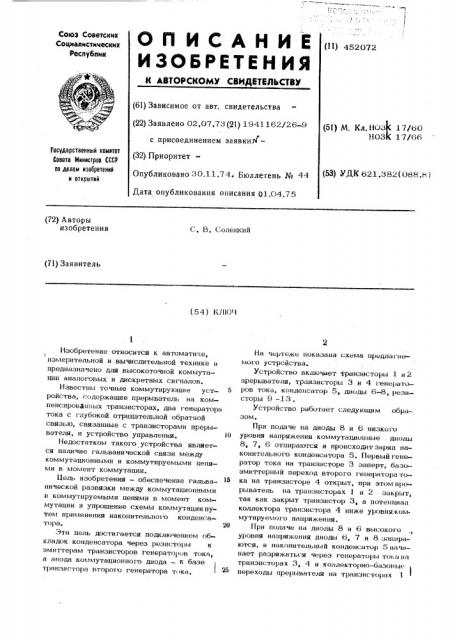

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сотоз Советекнк

Соцналнстннескнх

Реслублнк (11) 452072 (61) Зависимое от авт. свидетельства (22) Заявлено 02.07.73 {21) 1941162/26-9 (Я) и, Кл. НОЛ(17/60

Н033(17/66 с присоединением заявкиlГасударственный комитет

Совета Министров СССР оо делаы изобретений и открытий (32) Приоритет—

Опубликовано 30.11.74. Бюллетень № 44 (53) D,«21 ° 382(088"")

Дата опубликования описания 01,О4.75 (72) Авторы изобретения

С. В, Солецкий (71) Заявитель

{ 54 ) К./ИО ) Изобретение относится к автолгатике, измерительной и вычислительной технике и предназначено для высокоточной коммутации аналоговых и дискретных сигналов.

Известны точные коммутирующие устройства, содержащие прерыватель на компепсированньгх транзисторах, два генератора тока с глубокой отрицательной обратной связью, связанные с транзисторами прерывателя, и устройство управления.

l0

Недостатком такого устройства является наличие гальванической связи между коммутационными и коммутируемыми цепями в момент коммутации.

Цель изобретения — обеспечение гальванической развязки л ежду коммутационными и коммутируемыми цепями в момент коммутации и упрощение схемы коммутациипутелг применения накопительного конденсатора.

Эта цель достигается подключением обкладок конденсатора через резисторы к эмиттерам транзисторов генераторов тока, а анода коммутационного диода —. к базе транзис.тора второго генератора тока.

На чертеже показана схема првдлм аелгого устройства.

Устройство включает транзисторы 1 и 2 прерывателя, транзисторы 3 и 4 генераторов тока, конденсатор 5, диоды 6-8, резисторы 9 -13.

Устройство работает следующим обра-зом.

При подаче на диоды 8 и 6 низкого уровня напряжения коммутационные диоды

8, 7, 6 отпираются и происходитзаряд накопительного конденсатора 5. Первый генератор тока на транзисторе 3 заперт, базозмиттерный переход второго генератора тока на транзисторе 4 открыт, при этомщпрыватель на транзисторах 1 и 2 закрыт, так как закрыт транзистор 3, а потегпшал коллектора транзистора 4 ниже уровнякоммутируемого напряжения.

При подаче на диоды 8 и 6 высокого уровня напряжения диоды 6, 7 и 8 запираются, и накопительный конденсатор 5начинает разряжаться через генераторы тока на транзисторах 3, 4 и коллекторно-базои и переходы прерывателя на транзисторах 1

452072 у

Редак rop M.Áû÷êîâà Техред Л.Казачкова Корректор Е.Котова

1 закпз Дф изл.м 49 /

Тираж 811 Подписное

ЦНИИШ1 Г осударственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24

3 и 2. В результате прерыватель открывается, пропуская коммутируемый сигнал с входа на выход.

Благодаря глубокой отрицательной об- ратной связи генераторов тока, ток раэря 5 да накопительного конденсатора в течение) всего рабочего периода поддерживается строго постоянным независимо от изменения напряжения на накопительном конденсаторе, а также за счет влияния темпера 16 турных дестабилизирующих факторов. Поэтому остаточное напряжение на транзисто-, рах прерывателей 1, 2 сохраняется неиз, менным в течение всего времени передачи;

: 15

;,полезного сигнала, что увеличивает тоъность передачи, Предмет изобретения

Ключ, содержащий прерыватель на двух транзисторах с соединенными попарно коллекторами и базами, два генератора тока на транзистораХ, коллектор первого из которых соединен с коллекторами прерывателя, а коллектор второго с базами прерыва тела, накопительный конденсатор и коммутационные диоды, отличающийся тем, что, с целью обеспечения гальванической развязки между коммутируемыми и коммутационными цепями, обкладки накопительного конденсатора подключены через резисторы к эмиттерам транзисторов генераторов тока, а анод коммутационного диода — к базе транзистора первого генерато
