Композиция для изготовления электрочувствительной регистрирующей бумаги

Композиция для изготовления электрочувствительной регистрирующей бумаги

Иллюстрации

Показать все

Реферат

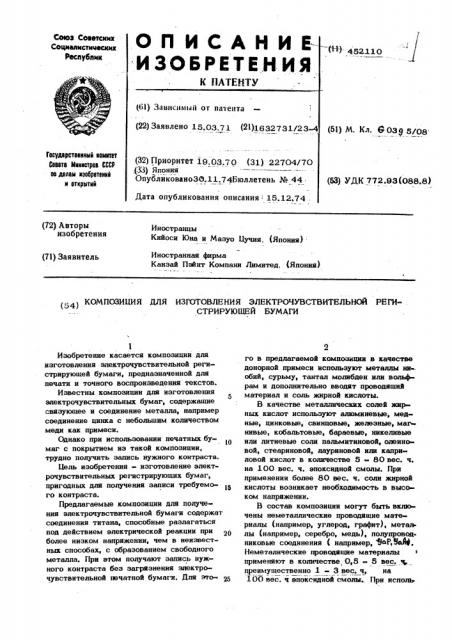

Сеюз Советекнх

Соцналмстичесюи

Ресаублин (1+)" 452.1 1 0 (51) M. К . 9 ОЗд 5ГО8

Гасударственный немитет

Саввта Иннистрев СССР аа делам нэебрвтеннй

N етнрытнй

Я) УДК 772.93(088.8) (72) Авторы изобретения

Иностранцы

Кийоси Юна и Мазуо Цучия, (Япония) Иностранная фирма

Канэай Пэйнт Компани Лимитед, (Япония) (71) Заявитель (4) КОМПОЗИЦИЯ ДЛЯ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОЧУВСТВИТЕЛЬНОЙ РЕГИСТРИРУЮШЕЙ БУМАГИ

Изобретение касается композиции для изготовления электрочувствительной регистрирующей бумаги, предназначенной для печати и точного воспроизведения текстов.

Известны композиции для изготовления

5 электрочувствительных бумаг, содержащие связующее и соединение металла, например соединение цинка с небольшим количеством меди как примеси.

Однако при использовании печатных бу1 маг с покрытием из такой композиции, трудно получить запись нужного контраста.

Цель изобретения — изготовление электрочувствнтельных регистрирующих бумаг, пригодных для получения записи требуемого контраста.

Предлагаемые композиции для получения электрочувствительной бумаги содержат соединения титана, способные разлагаться под действием электрической реакции при более низком напряжении, чем в неизвестных способах, с образованием свободного металла. При этом получают запись нужного контраста беэ загрязнения электрочувствительной печатной бумаги, Для это

ro в предлагаемой композиции в качестве донорной примеси используют металлы ни . обнй, сурьму, тантал молибден или вольфрам и дополнительно вводят проводящий материал и соль жирной кислоты.

В качестве металлических солей жирных кислот используют алюмииевые, медные, цинковые, свинцовые, железные, маг» нивые, кобальтовые, бараевые, никеливые или литиевые соли пальмитиновой, олеинсм вой, стеариновой, лауриновой или каприловой кислот в количестве 5 — 80 вес. ч. на 100 вес. ч. эпоксидной смолы. При применении более 80 вес. ч. соли жирной кислоты возникает необходимость в высоком напряжении.

В состав композиции могут быть вкгпочены неметаллические проводящие материалы (например, углерод, графит), металлы (например, серебро, медь), полупроводниковые соединения (например, е1оР Ва44.

Неметалические проводящие материалы применяют в количестве 0,5 - 5 вес. ч преимущественно 1 - 3 вес. ч, на

100 вес. ч эпоксидной смолы., При исполь

452110 зовании меньшего количеств за неметаллического проводящего материала проводимость пленки слишком мала, а при большом количестве не получают записи нужного контраста.

Проводящие металлы или полупроводниковые соединения применяют в количестве 0,1 - 20 вес. ч, преимущественно

0,5 — 10 вес. ч. В случае использования меньшего количества металла или полуГ проводникового соединения проводим ость пленки слишком мала, а добавление большего количества металла экономически неВЫГОДНО.

В качестве эпоксидных смол применяют 16 продукты конденсации эпихлоргидрина с бисфенолом А, эпоксидные смолы, используемые для образования покрытий, например фенольные смолы, Эпоксидные смолы обладают очень хорошей сцепляемостью с основной, а пленки из них, содержащие большое количество пигмента, эластичны.

В качестве отверждающих веществ для эпоксидных смол применяют, например, алифатические амины (этилендиамин, диэтилентриамин, триэтилентриамин, моноэтаноламин, пропаноламин, аминоэтилэтаноламин), ароматические амины (метафенилендиамин, и, IL — диаминодифенилметан, бензилметиламин, метиламинометилфенол), полиамидные смолы (продукты конденсации ненасыщенных алифатических кислот и полиаминов). Смеси эпоксидной смолы (из бисфенола А и эпихлоргидрина) и полиамидного отвердителя наиболее пригодны для предлагаемой композиции.

Донорную примесь применяют в количестве 0,05 - 5, 0% r ° моль. Двуокись титана используют в количестве 1501000 вес. ч, преимущественно 20040

400 вес. ч, на 100 вес. ч. смолы. В случае, когда содержание двуокиси титана меньше 150 вес. ч, ухудшаются свойства материала. При содержании двуокиси титана больше 1000 вес. ч. на 100 вес. ч. смолы возрастает стоимость материала, уменьшается его сцепляемость и гибкость пленки. Полупроводниковые соединения титана, смешанные с приместью, преврашаance в свободный металл в результате электролитической реакции.

Композицию получают следующим образом.

Компоненты смешивают с растворителем, диспергируют с помощью паровой мельницы,j, 55 полученную дисперсию разбавляют до получения комплзиций с вязкостью, удобной для покрытия основы.

Композиции поливают на основу так, чтобы получить пленки толщиной около 10 мк, которые сушат и получают электрочувствительные печатные бумаги.

В качестве основы применяют бумагу или пленки из пластиков, имеющие слой а поминия, олова, меди.

Изготовление регистрирующие бумаги характеризуется хорошим сцеплением пок, рытый с основной и гибкостью пленок покрытой. Запись стабильна при долгом хранении печатной бумаги и может производиться пр сравнитеш-но низком напряжении с требуемым контрастом.

Пример 1. 350 r легированной двуокиси титана (0,5% ниобия на г ° моль), 100 r Эпона 1007 (эпоксидная смола) и и 300 г метилэтилкетона помещают в шаровую мельницу, размаливают 20 час и добавляют 4 г циэтилентриамина. Полученной композицией поливают бумагу, имеющую слой алюминия, так, чтобы после сушки получить пленку толшиной около 10 мк.

Запись требуемого контраста на такой электрочувствительной печатной бумаге получают при применении напряжения в 20 в

Пример 2. 250 г легированной двуокиси титана (0,5% ниобия на г моль) смешивают с другими комлонентамн примера 1. Пленку образуют на алюминивом слое печатной бумаги по примеру 1.

Запись требуемого контраста получают при использовании напряжения в 23 в.

Пример 3. 500 г легированной двуокиси титана (1,0% тантала íà r моль), 50 г Версамида 100 (полиамидная смола), 150 r изопропилового спирта и 150 r толуола перемешивают в шаровой мельнице 20 час, добавляют 60 г стеарата цинка и перемешивают еше 30 мин. Затем добовляют 50 r эпона 1001 и 50 r метилэтилкетона. Композицией поливают бумагу с алюминиевым слоем так, как, чтобы после сушки получить пленку толщиной около 10 мк.

При напряжении 17 в на изготовленной электрочувствительной печатной бумаге получают запись нужного контраста.

Пример 4. 250 r легированной двуокиси титана (1, 0% тантала на г моль) смешивают с 40 r олеяновокислой меди и с другими компонентами приме-: ра 3. Печатную бумагу получают по при, меру 3.

При приложении напряжения в 18 в получают контрастную запись. е

452110

Составитель: +A4 Р >

Редактор 5.8@466935

Изд. И 122 Тираж 506 Подписное

Заказ ®

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 1l3035, Раушская наб., 4/к

Предприятие «Патент>, Москва, Г-6Q, Бережковская наб., 24

Пример 5. 800 г легированной двуокиси титана (1,0% тантала на г моль) смешивают с" 80 г цинковой соли пальми- тиновой кислоты и другими )компонентами примера 3.

К печатной бумаге, изготовленной по примеру 3, .прикладывают напряжение 18 в и получают контрастную запись.

Пример 6. 400 г легированной двуокиси титана (1,0% тантала на г моль) смешивают с 50 r (считая на твердую часть) Версамида 400, 20 г стеарата аммония и другими компонентами примера 3.

При использованиии напряжения 18 в я ми ф

Пример 7. 400 г легированноя двуокиси титана (1,5% сурьмы на г моль) смешивают с 30 г (считая на твердую часть) Версамида 400, 150 r иэопропилового спирта и 150 г толуола в шаровой мельнице 20 час. К смеси добавляют 15 г пальмитана алюминия, перемешивают 30 ми: затем добовляют 70 г Эпона 1007 и 50 s метилэтилкетона для получения композиции, которую применяют для изготовлении пленки на алюминиевом слое бумаги по примеру 3.

При использовании изготовленной бумаг: при напряжении 18 в получают контрастнут запись. предмет иеебретеиии

1. Композиция для изготовления электрочувствительной регистрирующей бумаги, содержащая связующие и легированное со„т" единение металла, например двуокись титана, и донорную примесь металла -, чающаяся тем mo, c целью изготовления регистрирующей бумаги, пригодной для получения контрастной записи, в качестве донорной примеси применены металлы нио бий, сурьма, тантал, мо жбден или вольфрам и дополнительно введены проводящий материал и соль жирной кислоты.

2. Композицию по п. 1, отличающаяся тем, что в качестве проводящего материала применен неметаллический проводящий материал, например сажа, графит, металлический проводящий материал, например серебро, медь, или полупррЬодниковый материал, например

3. Композиция по п.2; отличающаяся тем, что неметаллический проводящий материал применен в количестве 0,5 — 5 вес.ч. связующего, например эпоксидной смолы.

4. Композиция но п. 2, отличающаяся тем, что полупроводниковый материал при менен в количестве 0,1 — 20 вес. ч. на 100 вес. ч. эпоксидной смолы.

S. Композиция по п. 2, отличающаяся тем, что металлический проводящий материал применен в количестве 0,1 - 20 вес. ч. на 100 вес. ч. эпоксидной смолы.

6. Композиция по п. 1, отличающаяся тем, что в качестве соли жирной кислоты применена соль алюминия, меди, цинка, свинца, железа, магния, кобальта, бария, никеля или лития с пальмитиновой, олеиновой, стеариновой или каприловой кислотой в количестве 5 - 80 вес. ч. на

100 вес. ч. эпоксидной смолы.

Техред Н.Санни КОРР. Н. Данилович
