Реферат

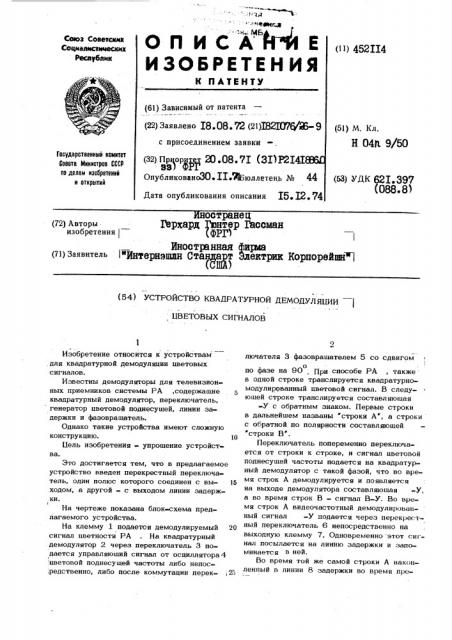

"" Фаиек я

О П И С А М"Й е

ИЗОБРЕТЕН ИЯ

Союз Сеае сее

Социавистимескик

Ресаубвик (») 452П4

К ПАТЕНТУ (61) Зависимый от патента (22) Заявлено I8 08,72 (21)Х82Х07 ф 9 (51) М. Кл„

Н 04 9/50.с присоединением заявки

Государственный комитет

Совета Министров СССР оо делам иэооретений и открытий (32). Приоритет 20 е08 ° 7I (ЭХ) Р2Х4Х

sa) ФРГ

Опубликовано30 ° ХХ бюллетень № 44 (З) УДК 62I.397 (088.8) дата опубликования описания Х5, I2, 74 острвнец (72) Авторы Fapxapg pep )ЪССМВН изобретения (ФРГ)

Иностранная фира (71) Заявитель I""ЯцфЕрНдщлН СТЯНДЯЭТ ЭЯЕИТРИК КОРПОР8ИШН (са) (54) УСТРОЙСТВО КВАДРАТУРНОЙ ДЕМОДУЛДЦИИ

ЦВЕТОВЫХ СИГНАЛОВ ва.

Изобретение относится к устройствам для квадратурной демодуляции цветовых сигналов.

Известны демодуляторы для телевизионных приемников системы РА,содержащие квадратурный демодулятор, переключатель, генератор цветовой поднесущей, линии задержки и фазовращатель.

Однако такие устройства имеют сложную конструкцию. 10

Цель изобретения - упрощение устройстЭто достигается тем, что в предлагаемое устройство введен перекрестный переключатель, один полюс которого соединен с вы- 15 ходом, а другой — с выходом линии задержки.

На чертеже показана блок-схема предлагаемого устройства.

На клемму 1 подаетоя демодулируемый 20 сигнал цветности PA . На квадратурный демодулятор 2 через переключатель 3 подается управляющий сигнал от осциллятора4

1 цветовой поднесущей частоты либо непос;редственно, либо после коммутации перек- ;25 лючателя 3 фазоврашателем 5 со сдвигом о по фазе на 90 При способе РА, также в одной строке транслируется квадратурномодулированный цветовой сигнал. В следующей строке транслируется составляющая

-У с обратным знаком. Первые строки в дальнейшем названы строки А", а строки с обратной по полярности составляющей

"строки В".

Переключатель попеременно переключается от строки к строке, и сигнал цветовой поднесушей частоты подается на квадратурный демодулятор с такой фазой, что во время строк А демодулируется и появляется на выходе демодулятора составляющая -У, а во время строк  — сигнал В-У. Во время строк А видеочастотный демодулированный сигнал -У подается через перекрестный переключатель 6 непосредственно на выходную клемму 7. Одновременно этот сигнал посылается на линию задержки и запоминается в ней, Во время той же самой строки А накопленный в линии 8 задержки во время пре
