Фурма доменной печи
Иллюстрации
Показать всеРеферат

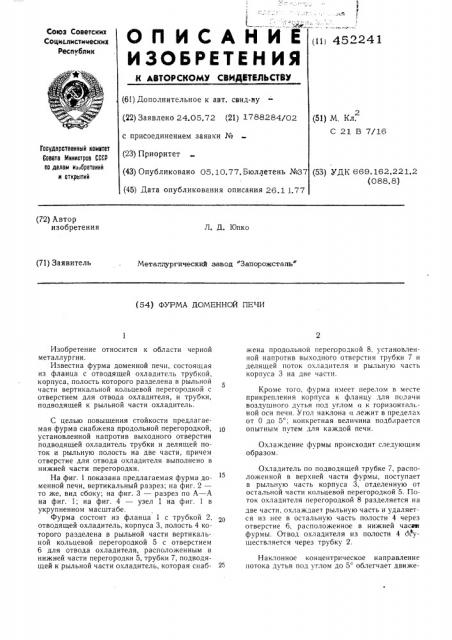

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДИТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (111 52241 (61) Дополнительное к авт. свид-ву (22) Заявлено 24.05,72 (21) 1788284/02 с присоединением заявки № (23) Приоритет (43) Опубликовано 05 ° 10.77. Бюллетень №37 (45) Дата опубликования описания 26,1 1.77 (51) M. Кл.
С 21 В 7/16
Гасударственный комитет
Совета Министров СССР по делам изобретений и открытий (72) Автор изобретения,Г1. ll. Юпко (71) Заявитель
Металлургический завод "Запорожсталь (54) ФУРМА ДОМЕННОЙ ПЕЧИ жена продольной перегородкой 8, установленной напротив выходного отверстия трубки 7 и делящей поток охладителя и рыльную часть корпуса 3 на две части.
Кроме того, фурма имеет перелом в месте прикрепления корпуса к фланцу для подачи воздушного дутья под углом а к горизонтальной оси печи. Угол наклона и лежит в пределах от 0 до 5, конкретная величина подбирается опытным путем для каждой печи.
Охлаждение фурмы происходит следующим образом.
Охладитель по подводящей трубке 7, расположенной в верхней части фурмы, поступает в рыльную часть корпуса 3, отделенную от остальной части кольцевой перегородкой 5. Поток охладителя перегородкой 8 разделяется на две части, охлаждает рыльную часть и удаляется из нее в остальную часть полости 4 через отверстие 6, расположенное в нижней часом фурмы. Отвод охладителя из полости 4 дсуществляется через трубку 2.
20
Наклонное концентрическое направление потока дутья под углом до 5 облегчает движе25
Изобретение относится к области черной металлургии.
Известна фурма доменной печи, состоящая из фланца с отводящей охладитель трубкой, корпуса, полость которого разделена в рыльной части вертикальной кольцевой перегородкой с отверстием для отвода охладителя, и трубки, подводящей к рыльной части охладитель.
С целью повышения стойкости предлагаемая фурма снабжена продольной перегородкой, установленной напротив выходного отверстия подводящей охладитель трубки и делящей поток и рыльную полость на две части, причем отверстие для отвода охладителя выполнено в нижней части перегородки.
На фиг. 1 показана предлагаемая фурма доменной печи, вертикальный разрез; на фиг. 2— то же, вид сбоку; на фиг. 3 — разрез по А — Л на фиг. 1; на фиг. 4 — узел 1 на фиг. 1 в укрупненном масштабе.
Фурма состоит из фланца 1 с трубкой 2, отводящей охладитель, корпуса 3, полость 4 которого разделена в рыльной части вертикальной кольцевой перегородкой 5 с отверстием
6 для отвода охладителя, расположенным в нижней части перегородки 5, трубки 7, подводящей к рыльной части охладитель, которая снаб(53) УДК 669. 162.221.2 (088. 8) 452241 иг. 2
@иг. 1
А-А Риг 9
Составитель Г. Фуфаев
Техред О. Луговая Корректор Д.Мельниченко
Редактор Е.Шепелева
Заказ 4055/42 Тираж 693 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Ра мекая наб., д. 4 5
Филиал ППП «Патент», г. Ужгород, ул. Проект IBR, 4 ние материалов в доменной печи, создает защитный козырек, уменьшающий концентрацию шлака и чугуна внизу рыльной части. Испытания предлагаемой конструкции в условиях действующих печей показали, что она обладае1 повышенной стойкостью.
Формула изобретения
Фурма доменной печи, состоящая из фланца с отводящей охладитель трубкой, корпуса, полость которого разделена в рыльной части вертикальной кольцевой перегородкой с отверстием для отвода охладителя, и трубки, подводящей к рыльной части охладитель, отличающаяся тем, что, с целью повышения стойкости фурмы, она снабжена продольной перегородкой, установленной напротив выходного отверстия подводящей охладитель трубки и делящей поток и рыльную полость на две части, причем отверстие для отвода охладителя выполнено в нижней части перегородки.
