Приспособление к сеялке для открывания крышки семенного ящика

Приспособление к сеялке для открывания крышки семенного ящика

Иллюстрации

Показать все

Реферат

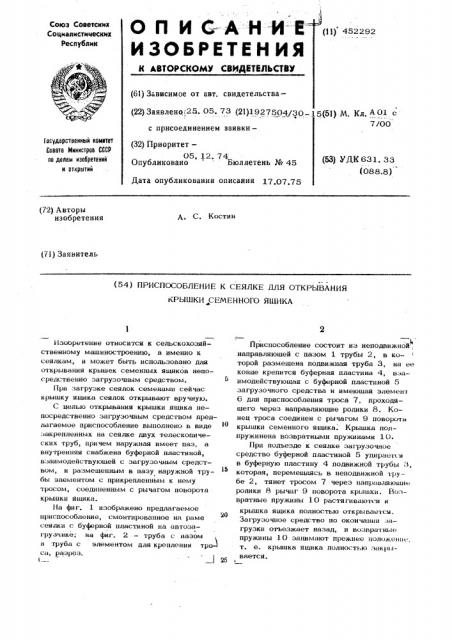

О П И С=-А Н И Е () 4.2292

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено,25. 05. 73 (21)192750 1/30 15(51) м Кл. А 01 с

7/00 с присоединением заявки—

Государственный квинтет

Совета Министров СССР по делам изобретений и открытий (32) Приоритет—

05. 12. 74

Опубликовано Бюллетень № 45 (53) УДК 631. 33 (088.8) Дата опубликования описания 17.07.75 (72) Авторы изобретения

А,. С. Костин (ii) Заявитель (54) ПРИСПОСОБЛЕНИЕ К СЕЯЛКЕ !1ЛЯ ОТКРЫВАНИЯ

КР6!ШКИ СЕМЕННОГО ЯШИКА

Изооретение относится к сельскохозяйственному машиностроению, а именно к сеялкам, и может быть использовано для открывания крышек семенных ящиков непосредственно загрузочным средством.

При загрузке сеялок семенами сейчас крышку ящика сеялок открывают вручную.

С целью открывания крышки ящика непосредственно загрузочным средством предлагаемое приспособление выполнено в виде закрепленных на сеялке двух телескопических труб, причем наружная имеет паз, а внутренняя снабжена буферной пластиной, взаимодействующей с загрузочным средством, и размещенным в пазу наружной трубы элементом с прикрепленным к нему тросол, соединенным с рычагом поворота крышки ящика.

На фиг. 1 изображено предлагаемое приспособление, смонтированное на раме сеялки с буферной пластиной на автозагрузчике; на фиг. 2 — труба с «азом н труба с элементом для крепления тро- са, разрез. ! 25

Приспособление состоит из неподвижной, . и направляющей с пазом 1 трубы 2, в которой размещена подвижная труба 3, на ее конце крепится буферная пластина 4, взаимодействующая с буферной пластиной 5 загрузочного средства H имеющая элемент

6 для приспособления троса 7, проходящего через направляющие ролики 8. Конец троса соединен с рычагом 9 поворота крышки семенного ящика. Крышка подпружинена возвратными пружинами 10.

При подъезде к сеялке загрузочное средство буферной пластиной 5 упираетси в буферную пластину 4. подвижной трубы 3, которая, перемешаясь в неподвижной тру— бе 2, тянет тросом 7 через направляюши» ролики 8 рычаг 9 поворота крышки. Возвратные пружины 10 растягиваются и крышка ящика полностью открываетси.

Загрузочное средство llo окончании за— грузки отъезжает назад, и возвратные пружины 10 занимают прежнее положен«е, т. е. крышка ящика полностью закрывается.

452292

Предмет изобретения

1. Приспособление к сеялке для открывания крьшЬси семенного ящика при загрузке семенами из загрузочного средства, отличающееся тем, что, с целью открывания 5

В крышки ящика непосредственно загрузочным средством, приспособление выполнено в виде закрепленных на сеялке двух телескопических труб, причем наружная имеет !

О паз, а внутренняя снабжена буфернои пла- О стиной, взаимодействующей с загрузочным средством, и размещенным в пазу наружной трубы элементом с прикрепленным к нему тросом, соединенным с рычагом поворота крышки ящика.

2. Приспособление по п. 1, отличающееся тем, что крышка ящика снабжена возвратными пружинами.

Приоритет исчислять с 07.04.72.
