Привод щековой дробилки

Привод щековой дробилки

Иллюстрации

Показать все

Реферат

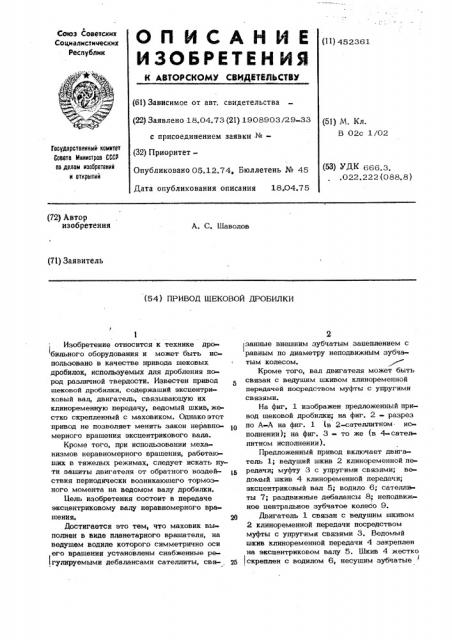

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (I 1) 452361 (61) Зависимое от авт. свидетельства (22) Заявлено 18.04.73 (21) 1908903 29-33 (51) М. Кл.

В 02с 1/02 с присоединением заявки -%—

Государственный- комитет

Совета Министров СССР оо делам изобретений и открытий (32) ПриоритетОпубликовано 05.12.74, Бюллетень № 45

Дата опубликования описания 18 04.75 (ЬЗ) УДК 666.3, .022.222 (088,8) (72) Автор изобретения

А. С. Шаволов (71) Заявитель (54) ПРИВОД ШЕКОВОЙ ДРОБИЛКИ

Изобретение относится к технике дрсьбильного оборудования и может быть и пользовано в качестве привода шековых дробилок, используемых для дробления пород различной твердости. Известен привод шековой дробилки, содержаший эксцентриковый вал, двигатель, связываюшую их клиноременную передачу, ведомый шкив, жестко скрепленный с маховиком. Однакоэтот привод не позволяет менять закон неравномерного врашения эксцентрикового вала.

Кроме того, при использовании механизмов неравномерного врашения, работаюших в тяжелых режимах, следует искать пути зашиты двигателя от обратного воздей- а ствия периодически возникаюшего тормозного момента на ведомом валу дробилки.

Цель изобретения состоит в передаче эксцентриковому валу неравномерного врашения. 20

Достигается это тем, что маховик выполнен в виде планетарного врашателя, на ведушем водиле которого симметрично оси ! его врашения установлены снабженные регулируемыми дебалансами сателлиты, свя«25 занные внешним зубчатым зацеплением с равным по диаметру неподвижным зубчатым колесом.

Кроме того, вал двигателя может быть связан с ведушим шкивом клиноременной передачей посредством муфты с упругими связями.

На фиг. 1 изображен предложенный при« вод шековой дробилки; на фиг. 2 - разрез по А-А на фиг. 1 (в 2-сателлитном исполнении); на фиг. 3 - то же (в 4-сателлитном исполнении).

Предложенный привод включает двигатель 1; ведуший шкив 2 клиноременной передачи; муфту 3 с упругими связями; ведомый шкив 4 клиноременной передачи; эксцентриковый вал 5; водило 6; сателлиты 7; раздвижные дебалансы 8; неподвижное центральное зубчатое колесо 9.

Двигатель 1 связан с ведушим шкивом

2 клиноременной передачи посредством муфты с упругими связями 3. Ведомый шкив клиноременной передачи 4 закреплен на эксцентриковом валу 5. Шкив 4 жестко скреплен с водилом 6, несушим зубчатые !

3 сателлиты 7 с установленными на них раздвижными дебалансами 8, статический момент которых регулируется путем разной степени сближения их составных частей. Сателлиты 7 введены во внешнее зубчатое зацепление с равным с ними по диаметру неподвижно закрепленным цент

1 ральным колесом 9, через внутреннее отверстие которого. проходит эксцентриковый вал 5.

Работает устройство следующим образом, От двигателя 1 через муфту 3 посредством клиноременной передачи 2-4 равномерное вращение передается эксцентриковому валу 5. Кроме постоянного момента от двигателя, передаваемого через клиноременную передачу, вал 5 воспринимаетпериодически изменяемые за каждый оборот его крутильные колебания от импульсного вращателя, что достигается обеганием несбалансированных сателлитов 7 вокруг неподвижного колеса 9. Дебалансы 8 установлены на сателлитах 7 таким образом, .что за полоборота водила 6 они ускоряют вращение вала 5, а за другие полоборота вала 5 замедляют его вращение.

Ускоренное вращение вала 5 соответсч вует рабочему ходу подвижной шековой пли. .ты дробилки, замедленное его врашение— . холостому ходу этой плиты. Закон движ ния подвижной плиты можно изменять за счет сближения -.раздвижки составных ча» стей дебалансов 8 на каждом сателлите 7.

При этом в зависимости от мощности дробилки возможно 2-сателлитное (фиг.

2) или 4-сателлитное (фиг. 3) исполнение импульсного вращателя, Лля стабильной работы двигателя 1 служит муфта 3, снабженная упругими связями, допускающими угловые смешения шкива 2 относительно вала двигателя при передаче на этот шкив от вала 5 тормозного момента, который

Я появляется при холостом ходе подвижной шеки дробилки.

Предмет изобретения

1. Привод шековой дробилки, содержащий эксцентриковый вал, двигатель, свя15 зываюшую их клиноременную передачу, ведомый шкив, жестко скрепленный с маховиком, отличаюшийс ятем, что, с целью передачи эксцентриковому валу неравномерного вращения, маховик выпол20 нен в виде планетарного врашателя, на ве душем водиле которого симметрично оси

его вращения установлены снабженные регулируемыми дебалансами сателлиты, свя« занные внешним зубчатым зацеплением с

25 равным по диаметру неподвижным центральным колесом.

2. Привод по п. 1, о т л и ч а юш и и с я тем, что, с целью предотвращения обратной передачи периодически воз о никаюшего тормозного момента с эксцентрикового вала на вал двигателя, последний связан с ведущим шкивом клиноременной передачей посредством муфты с упругими связями.
