Способ автоматического поддержания перпендикулярного положения оси шпинделя относительно поверхности стола станка

Способ автоматического поддержания перпендикулярного положения оси шпинделя относительно поверхности стола станка

Иллюстрации

Показать все

Реферат

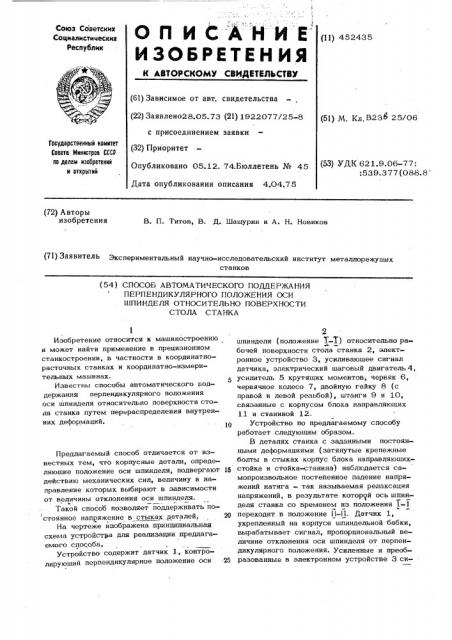

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик ())) 452435

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6)) Зависимое от авт. свидетельства (22} Заявлено28.05. 73 (21) 1922077/25-8 (5)) M К, В236 25/06 с присоединением заявки

Гасударственный комитет

Совета Министров СССР

Ilo делам изобретений н открытий (32) Приоритет

Опубликовано 05.12. 74.Бюллетень Ме 45

Дата опубликования описания 4.О4.75 (53) УДК 621.9.06-77:

:539.377 (088.8 (72) Авторы изобретения

B П. Титов, В. Д. Шашурин и А. H. Новиков (7)} 3> Те Экспериментальный научно-исследовательский институт металлорежущих

71 Заявитель станков (54) СПОСОБ АВТОМАТИЧЕСКОГО ПОДДЕРЖАНИЯ

ПЕРПЕНДИКУЛЯРНОГО ПОЛОЖЕНИЯ ОСИ

ШПИНДЕЛЯ ОТНОСИТЕЛЬНО ПОВЕРХНОСТИ

СТОЛА СТАНКА

Изобретение относится к машиностроению и может найти применение в прецизионном станкостроении, в частности в координатнорасточных станках и координатно-измерительных машинах.

Известны способы автоматического поддержания перпендикулярного положения оси шпинделя относительно поверхности стола станка путем перераспределения внутренних деформаций.

Предлагаемый способ отличается от известных тем, что корпусные детали, определяюшие положение оси шпинделя, подвергают 15 действию механических сил, величину и направление которых выбирают в зависимости от величины отклонения оси шпинделя.

Такой способ позволяет поддерживать постоянное напряжение в cTbIKBx деталей. 20

На чертеже изображена принципиальная схема устройства для реализации предлагаемого, способа.

Устройство содержит датчик 1, контролируюший перпендикулярное положение оси 25 шпинделя (положение Т-Т) относительно ра» бочей поверхности стола станка 2, электронное устройство 3, усиливающее сигнал датчика, электрический шаговый двигатель 4, усилитель 5 крутящих моментов, червяк 6, червячное колесо 7, двойную гайку 8 (с правой и левой резьбой), штанги 9 и 10, связанные с корпусом блока направляющих

11 и станиной 12.

Устройство по предлагаемому способу работает следуюшим образом.

В деталях станка с заданными постоянными деформациями (затянутые крепежные болты в стыках корпус блока направляющихстойка и стойка-станина) наблюдается самопроизвольное постепенное падение напряжений натяга — так называемая релаксация напряжений, в результате которой ось шпинделя станка со временем из положения Т-1 переходит в положение 11-11, Датчик 1, укрепленный на корпусе шпиндельной бабки, вырабатывает сигнал, пропорциональный величине отклонения оси шпинделя от перпендикулярного положения. Усиленные и преобразованные в электронном устройстве 3 си-452435

3 гналы датчика включают электрический шаговый двигатель 4, который через усилитель 5 крутящих моментов вращает червяк6.

Червячное колесо 7 приводит во вращение двойную гайку 8, которая стягивает штанги

9 и 10, прикрепленные к корпусу блока направляющих 11 и станине 12.

Тем самым создается дополнительное. усилие в стыках корпус блока направляющих — стойка и стойка - станина, компенсирующее релаксацию напряжений натяга

I крепежных болтов и восстанавливающее ось шпинделя до перпендикулярного положения по отношению к рабочей поверхности стола 2.

В случае отклонения оси шпинделя в положение lll-III датчик 1 с помощью электронного устройства 3 приводит во вращение ротор шагового двигателя 4 в обратном направлении, в результате чего, штанги 9 и 1О, вывинчиваясь, создают усилйе, деформирующее детали станка для восстановла: ния перпендикулярного положения оси шпин- деля.

Предмет изобретения

Способ автоматического поддержания.

10 перпендикулярного положения оси шпинделя относительно поверхности стола станка путем перераспределения внутренних деформа ций, отличающийся тем,что, с целью поддержания постоянного напряже16 ния в стыках корпуснмх деталей, определяющих положение оси шпинделя, детали подвергают действию механических сил, величину и направление которых выбирают в зависимости от величины отклонения оси

20 шпинделя.
