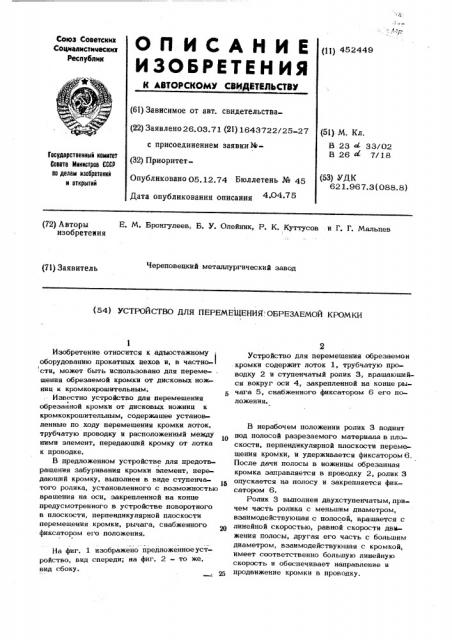

О Л И C A H И E ц> 4ы44а

ИЗОБРЕТЕН ИЯ

Союз Советских

Социелистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 26.03.71 (21) 1643722/25 27 (51) М. Кл.

В 23 33/02

В 26 + 7/18 с присоединением заявки ееГасударственный комитет

Совета еенннетроа СССР по делам изобретений и открытий (32) ПриоритетОпубликовано 05.12.74 Бюллетень № 45

Дата опубликования описания 4 О4 75 (53) УДК

62 1. 96 7. 3 (088.8) Е. М. Бронгулеев, Б. У. Олейник, Р. К. Куттусов и Г. Г. Мальцев (72) Авторы изобретения

Череповецкий металлургический завод (71) Заявитель (54) УСТРОЙСТВО ДИЯ ПЕРЕМЕЩЕНИЙ, ОБРЕЗАЕМОЙ КРОМКИ

Изобретение относится к адъюстажному оборудованию прокатных цехов и, в частно-! сти, может быть использовано для переме- . щения обрезаемой кромки от дисковых ножниц к кромкокрошительным, Известно устройство для перемещения обрезанной кромки от дисковых ножниц к кромкокрошительным, содержащее установленные по ходу перемещения кромки лоток, трубчатую проводку и расположенный между ними элемент, передающий кромку от лотка к проводке.

В предложенном устройстве для предотвращения забуривания кромки элемент, передающий кромку, выполнен в виде ступенчатого ролика, установленного с возможностью вращения на оси, закрепленной на конце предусмотренного в устройстве поворотного в плоскости, перпендикулярной плоскости перемещения кромки, рычага, снабженного фиксатором его положения.

На фиг. 1 изображено предложенноеустройство, вид спереди; на фиг. 2 — то же, вид сбоку.

Устройство для перемещения обрезаемои кромки содержит лоток 1, трубчатую проводку 2 и ступенчатый ролик 3, вращающийся вокруг оси 4, закрепленной на конце рычага 5, снабженного фиксатором 6 его положе ния.

В нерабочем положении ролик 3 поднят под полосой разрезаемого материала в плоскости, перпендикулярной плоскости перемещения кромки, и удерживается фиксатором 6.

После дачи полосы в ножницы обрезанная кромка заправляется в проводку 2, ролик 3 опускается на полосу и закрепляется фиксатором 6.

Ролик 3 выполнен двухступенчатым,причем часть ролика с меньшим диаметром, взаимодействующая с полосой, вращается с линейной скоростью, равной скорости двыжения полосы, другая его часть с большим диаметром, взаимодействующая с кромкой, имеет соответственно большую линейную скорость и обеспечивает направление и продвижение кромки в проводку.

452449 Предмет изобретения

Устройство для перемещения обрезаемой кромки от дисковых ножниц к кромкокрошительным, содержащее установленные по ходу перемещения кромки лоток, трубчатую проводку и расположенный между ними элемент, передающий кромку от лотка к проводке, отличающееся тем, что с пелью предотвращения забуривания кромки, элемент, передаюший кромку, выполнен в виде ступенчатого ролика, установленного с возможностью вращения на оси, закрепленной на конце предус,мотренного в устройстве поворотного в плоскости, перпендикулярной плоскости перемещения кромки, рычага, снабженного фиксатором его положения.

452449

Составитель И С-иь,акниа

И. Квачадэе Те" ред T.Êóðèëêî корректоры: А - т паноцц

Заказ Q Ц Изд, № & т- ТиРаж 944 Подннсное

UHHHIIH 1 осударственного комитета Совета Министров СССР но делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская иаб., 24
