Устройство для зачистки кромок листа

Устройство для зачистки кромок листа

Иллюстрации

Показать все

Реферат

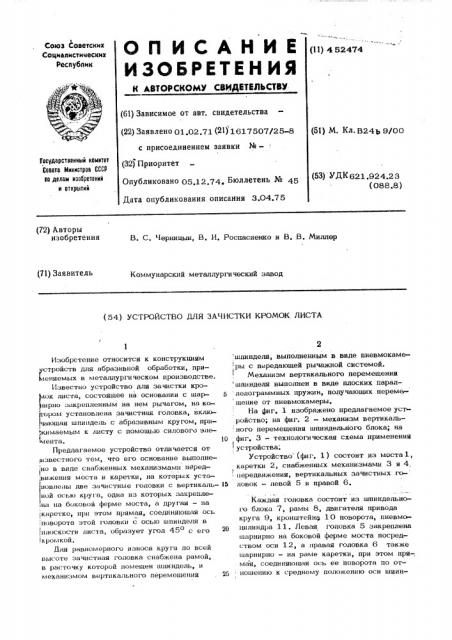

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресаубпик (11) 4 52474 (61) Зависимое от авт. свидетельства (22) Заявлено 01.02,71 (21) 1617507у25 8 с присоединением заявки l4 «« (32) Приоритет

Опубликовано 05.12 74, Бюллетень № 45

Дата опубликования описания 3,04.75 (51) М, Кл.В24т, BI00

Государственный комитет

Сааета Мнннстрав СССР

IIo делам иэоеретений и аткрытнй (53) УДК621 924 23 (088.8) (72) Авторы изобретения

В, С„Черницын, В. И. Роспасиенко и В, B. Миллер (71) Заявитель

Коммунарский металлургический завод (54) УСТРОЙСТВО ДЛЯ ЗАЧИСТКИ КРОМОК ЛИСТА

Изобретение относится к конструкциям стройств для абразивной обработки, применяемых в металлургическом производстве.

Известно устройство для зачистки кроР ок листа, состоящее на основании с шар- а

Еьчрно закрепленным на нем рычагом, на колором установлена зачистная головка, вклю(чающая шпиндель с абразивным кругом, приРкимаемым к листу с помощью силового зле4ента. 10

Предлагаемое устройство отличается от известного тем, что его основание выполне но в виде снабженных механизмами перед,вижения моста и каретки, на которых уста! новлепы две зачистные головки с вертикаль- l5 ной осью круга, одна из которых закрепле на па бокоьой ферме моста, а другая — на ,каретке, при этом прямая, соединяющая ось . поворота этой головки с осью шпинделя в плоскости листа, образует угол 45о c era 20 ! крол кой.

Для равномерного износа круга по всей

Bhleoòå зачистная головка снабжена рамой, в расточку которой помещен шпиндель, и механизмом вертнкального перемещения 25 шпинделя, выполненным в виде пневмокамеры с передающей рычажной системой.

Механизм вертикального перемещения шпинделя выполнен в виде плоских парал лелограммных пружин, получающих перемещение от пневмокамеры, На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — механизм вертикального перемещения шпиндельного блока; на фиг. 3 — технологическая схема применения

I устройства.

Устройство (фиг. 1) состоит из моста 1, каретки 2, снабженных механизмами 3 и 4, :- передвижения, вертикальных зачистных го- ловок — левой 5 и правой 6.

Каждая головка состоит из шпиндельного блока 7, рамы 8, двигателя привода круга 9, кронштейна 10 поворота, пневмоцилиндра 11. Левая головка 5 закреплена шарнирно на боковой ферме моста посредством оси 12, а правая головка 6 также шарнирно — на раме каретки, при этом пря-, мая, соединяющая ось ее поворота по отношению к среднему положению оси шцин452474 деля, расположена под углом 45о в плоскости листа, Лист 1 3 располагается на стеллаже либо на столе ниже опорных балок 14 уст» ройства. 5

Особенностью шлифовальной головки является конструкция шпиндепьного блока 7 (фиг. 2а), который дпя возможности равномерного срабатывания круга по высоте снабжен механизмом вертикального переме- 10 щения. Механизм состоит из пневмокамеры

15, закрепленной на раме 8 и рычага 16, одним концом соединенным со штоком пневмокамеры, а другим — с корпусом блока шпинделя, скользящим в расточке рамы 8. 15

Механизм перемещения может быть также выполнен (фиг. 2б) в виде двух плоских параллепограммных пружин 17, одним концом закрепленных на раме 8 головки,. а другим — на корпусе шпиндельного блока, 20

На консоли 18 рамы установлена пневмокамера 19, взаимодействующая с жестким кронштейном корпуса шпиндельного блока.

Устройство работает следующим образом.

В исходном положении абразивный круг 26 головки 5 оттянут пневмоцилиндром назад.

Каретка устанавливается из расчета ширины зачищаемого писза. При зачистке боковых кромок (фиг. 3a) абразивный круг левой головки 5 пневмоципиндром 11 прижимает- 30

I ся к кромке листа, а рама правой головки 6 гакже своим пневмоципиндром поворачивается по часовой стрелке, прижимая круг ко второй боковой кромке.

В процессе за шстки мост 1 передвига- 35 ется вдоль листа. При за шстке торцовых кромок листа (фиг. Зб) мост 1 устанав швается в фиксированном положении относигепьно торца листа, круг левой головки отводится в исходное положение, а рама 8 40 правой головки 6 пневмоципиндром 11 повора швас-.гся против часовой стрелки, и круг прижимается к торцовой кромке листа. Ка-, ретка 4 совершает движение по направляющим м<м та, М

При зачистке второй торцовой кромки установка листа производится аналогичным образом, круг головки 6 прижимается в обратном направлении.

В процессе работы шпиндельного блока шпифовапьная головка совершает вертикальное перемещение в пределах, обеспечивающих контакт абразивного круга с боковой кромкой листа по всей высоте. Устройство работает в автоматическом режиме при дистанционном управлении.

Предмет и з о б р е т е н и я

1. Устройство дпя зачистки кромок ли,ста, состоящее из основания с шарнирно закрепленным на нем рычагом, на котором установлена зачистная головка, включающая шпиндель с абразивным кругом, прижимаемым к листу с помощью силового элемента, о т и и ч а ю щ е е с я тем, что, с целью механизации зачистки, повышения производительности и улучшения качества, основание выполнено в виде снабженных механизмами передвижения моста и каретки, на которых установлены две зачистные го ,ловки с вертикальной осью круга, одна из которых закреплена на боковой ферме мо ста, а другая — на каретке, при этом пря маяя, соединяющая ось поворота этой головки с осью шпинделя в плоскости листа, об разует угол 45о с его кромкой.

2. Устройство, по и. 1, о т л и ч а ю-! ш е е с я тем, что, с целью равномерного износа круга по всей высоте, зачистная ,головка снабжена рамой, в расточку которой помещен шпиндель, и механизмом вертикального перемещения шпинделя, выполненным в виде пневмокамеры с передань-

4 щей рычажной системой.

3. Устройство по пп„ 1 и 2, о т л ич а ю щ е е с я тем, что механизм вертикального перемещения шпинделя выполнен в виде плоских паралпелограммных пружин, получающих перемещение от пневмокамеры.
