Реферат

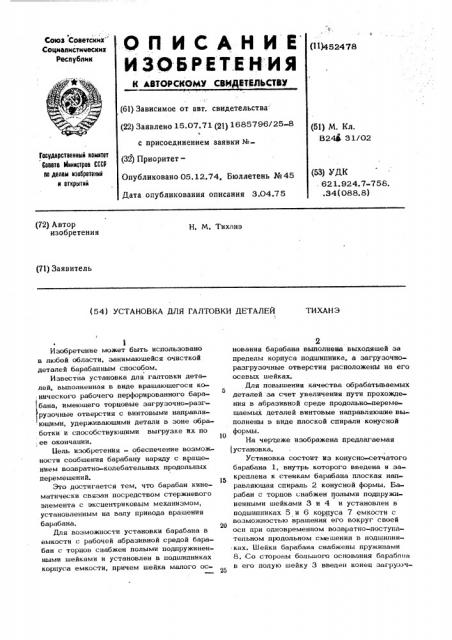

Союз Советских

Социалистических

Республик (1 Ц452478

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИИЛЬСТВУ (61) Зависимое от авт. свидетельства" (22) Заявлено 15,07.71 (21) 1685796/25-8 ь с присоединением заявки ¹(51) M. Кл.

B24L 31/02

Государственный квинтет

Совотв Мнннотров СССР оо делам нзооретеннй н открытнй (32) Приоритет—

Опубликовано 05, 12.74, Бюллетень № 45

Дата опубликования описания З.О4.75 (53) УДК . 621.924.7-756. .34(088.8) (72) Автор изобретения

Н. М. Тиханэ (71) Заявитель (54) УСТАНОВКА ДЛЯ ГАЛТОВКИ ДЕТАЛЕЙ

ТИХАН Э б 1

Изобретение может быть использовано в любой области, занимающейся очисткой деталей барабанным способом.

Известна установка для галтовки деталей, выполненная в виде вращающегося ко:нического рабочего перфорированного барабана, имеющего торцовые загрузочно-разгрузочные отверстия с винтовыми направляющими, удерживающими детали в зоне обработки и способствующими выгрузке их по ее окончании.

Ilenb изобретения — обеспечение возможности сообщения барабану наряду с вращением возвратно-колебательных продольных перемещений.

Это достигается тем, что барабан кинематически связан посредством стержневого элемента с эксцентриковым механизмом, установленным на валу привода вращения барабана.

Для возможности установки барабана в емкости с рабочей абразивной средой барабан с торцов снабжен полыми подпружиненными шейками и установлен в подшипниках корпуса емкости, причем шейка малого основания барабана выполнена выходящей за пределы корпуса подшипнике, а загрузочноразгрузочные отверстия расположены на его осевых шейках.

Для повышения качества обрабатываемых

5 деталей за счет увеличения пути прохождения в абразивной среде продольно-перемещаемых деталей винтовые направляющие выполнены в виде плоской спирали конусной

10 формы.

На чертеже изображена предлагаемая (установка.

Установка состоит из конусно-сетчатого барабана 1, внутрь которого введена и закреплена к стенкам барабана плоская направляющая спираль 2 конусной формы. Барабан с торцов снабжен полыми подпружиненными шейками З и 4 и установлен в подшипниках 5 и 6 корпуса 7 емкости с

20 возможностью вращения его вокруг своей осн при одновременном возвратно-поступательном продольном смешении в подшипниках. Шейки барабана снабжены пружинами

8. Со стороны большого основания барабана

25 в его полую шейку 3 введен конец загрузэч452478
