Реферат

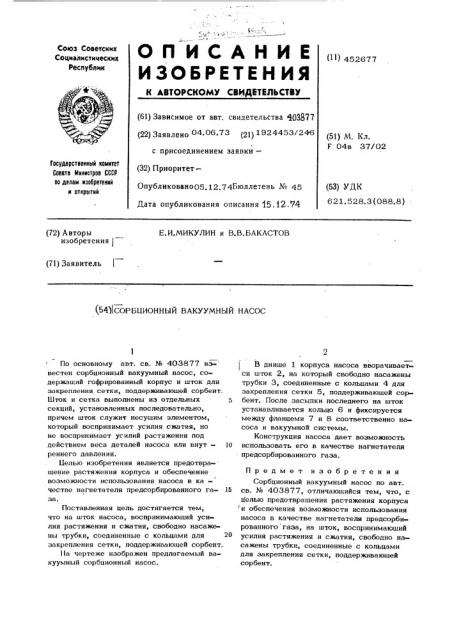

.. 1." =. -ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 452677 (61) Зависимое от авт. свидетельства Щ3377 (22) Заявлено 04.06.73 (21) 1924453/246 (51) М. Кл.

F 04в 37/02 с присоединением заявки—

Государственный номнтет

Совета Мнннстров СССР оо делам. нэоорвтеннй н открытнй (32) ПриоритетОпубликовано05.12.74Бюллетень № 45

Дата опубликования описания 15.12.74 (53) УДК

621,528.3 (088.8) Е.И.МИКУЛИН и В.B.БАКЛСТОВ (72) Авторы изобретения (71) Заявитель (54) СОРБЦИОННЫЙ ВАКУУМНЫЙ НАСОС

По основному авт. св. ¹ 403877 из- вестен сорбционный вакуумный насос, содержащий гофрированный корпус и шток для закрепления сетки, поддерживающей сорбент.

Шток и сетка выполнены из отдельных 5 секций, установленных последовательно, причем шток служит несущим элементом, который воспринимает усилия сжатия, но не воспринимает усилий растяжения под действием веса деталей насоса или внут — 10 реннего давления.

Целью изобретения является предотвращение растяжения корпуса и обеспечение возможности использования насоса в ка— честве нагнетателя предсорбированного га- 15 за.

Поставленная цель достигается тем, что на шток насоса, воспринимающий усилия растяжения и сжатия, свободно насажены трубки, соединенные с кольцами для 20 закрепления сетки, поддерживающей сорбент.

1la чертеже изображен предлагаемый вакуумный сорбционный насос.

В днище 1 корпуса насоса вворачивает ся шток 2, на который свободно насажены трубки 3, соединенные с кольцами 4 для закрепления сетки 5, поддерживаюшей сорбент. После засыпки последнего на шток устанавливается кольцо 6 и фиксируется между фланцеми 7 и 8 соответственно насоса и вакуумной системы.

Конструкция насоса дает возможность использовать его в качестве нагнетателя предсорбированного газа.

Предмет изобретения

Сорбционный вакуумный насос по авт. св. ¹ 403877, отличающийся тем, что, с целью предотвращения растяжения корпуса и обеспечения возможности использования насоса в качестве нагнетателя предсорбированного газа, на шток, воспринимающий усилия растяжения и сжатия, свободно насажены трубки, соединенные с кольцами для закрепления сетки, поддерживающей сорбент. о х и
